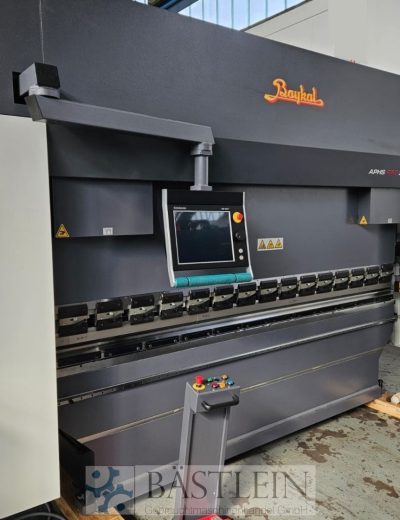

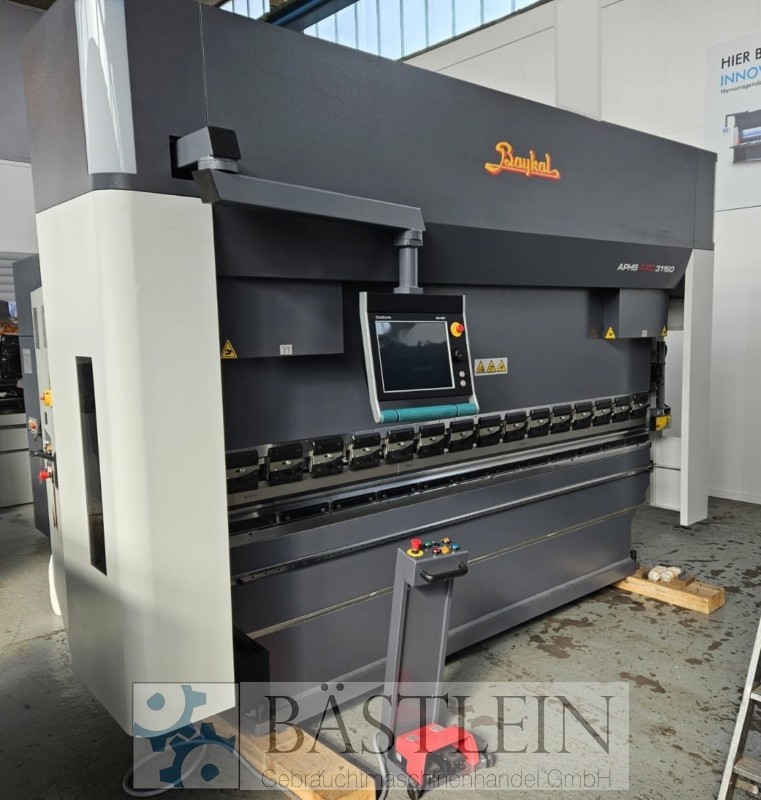

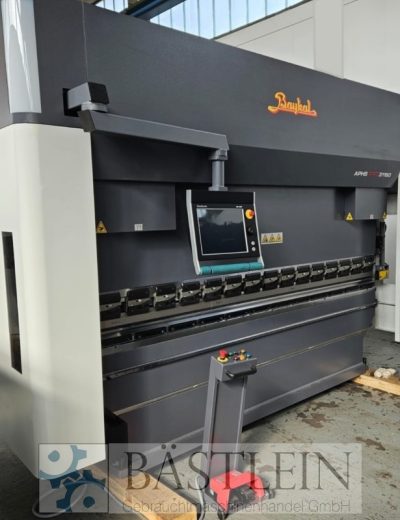

Abkantpresse – hydraulisch, BAYKAL APHS PRO 31160

Ausstattung / Normalzubehör:

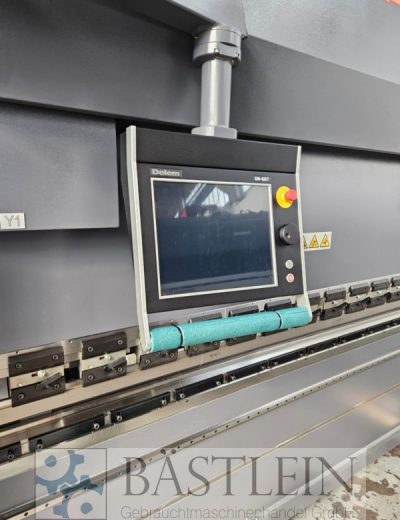

– CNC-Steuerung „DELEM DA66T“. Diese ermöglicht die leichte graphische
Programmierung von Produkten. Nach einem Tastendruck errechnet die Steuerung
die Biegefolge und alle Achspositionen (inklusive Kollisionswarnung), 17″ TFT
Farbdisplay Touchscreen, USB-Schnittstelle, Netzwerkanbindung,
Werkzeugverzeichnis für jew. 100 Stempel und Matrizen. Graphische 2D-
Programmierung, 2D-Darstellung während des Arbeitens, maximal 12 Achsen +
Hilfsfunktionen. Inklusive PC-Programmiersoftware „Profile – TL“.
Inklusive Remoteservice (Teleservice) via Teamviewer.
– Manuelle Schnellspannvorrichtung für die Oberwerkzeuge Typ Promecam / AMADA
mit Schraubknebel, Sicherheitsnase und Kunststoffandruckleiste zur festen
Klemmung auch von schmalen Werkzeugen. max. Belastung 100 to/Meter
– Oberwerkzeug geteilt, System „Amada“, Hersteller Italien, Werkstoff C 50 (HRC
50-52) induktionsgehärtet und an den Arbeitsflächen geschliffen. Belastbarkeit:
100 to pro Meter. Standardlieferung: Teilung: 3 x 835 mm, Horn links und rechts
je 100 mm, Rest in kleinerer Teilung. Höhe 66,6 mm
– Unterwerkzeug / 4-fach Prismenwürfel CroMo 4, geschliffen 60×60 mm, V-
Öffnungen standard: 16 – 22 – 35 – 50 mm
– Modernes Design für die seitliche und das obere Abdeckblech
– seitliche Sicherheits-Abdeckungen mit Magnetverschluss zum schnellen öffnen/
schließen bei Werkzeugwechsel

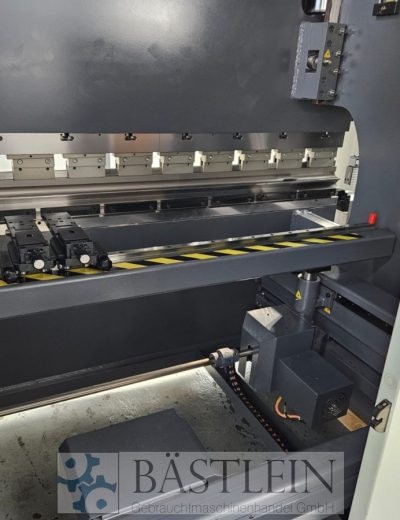

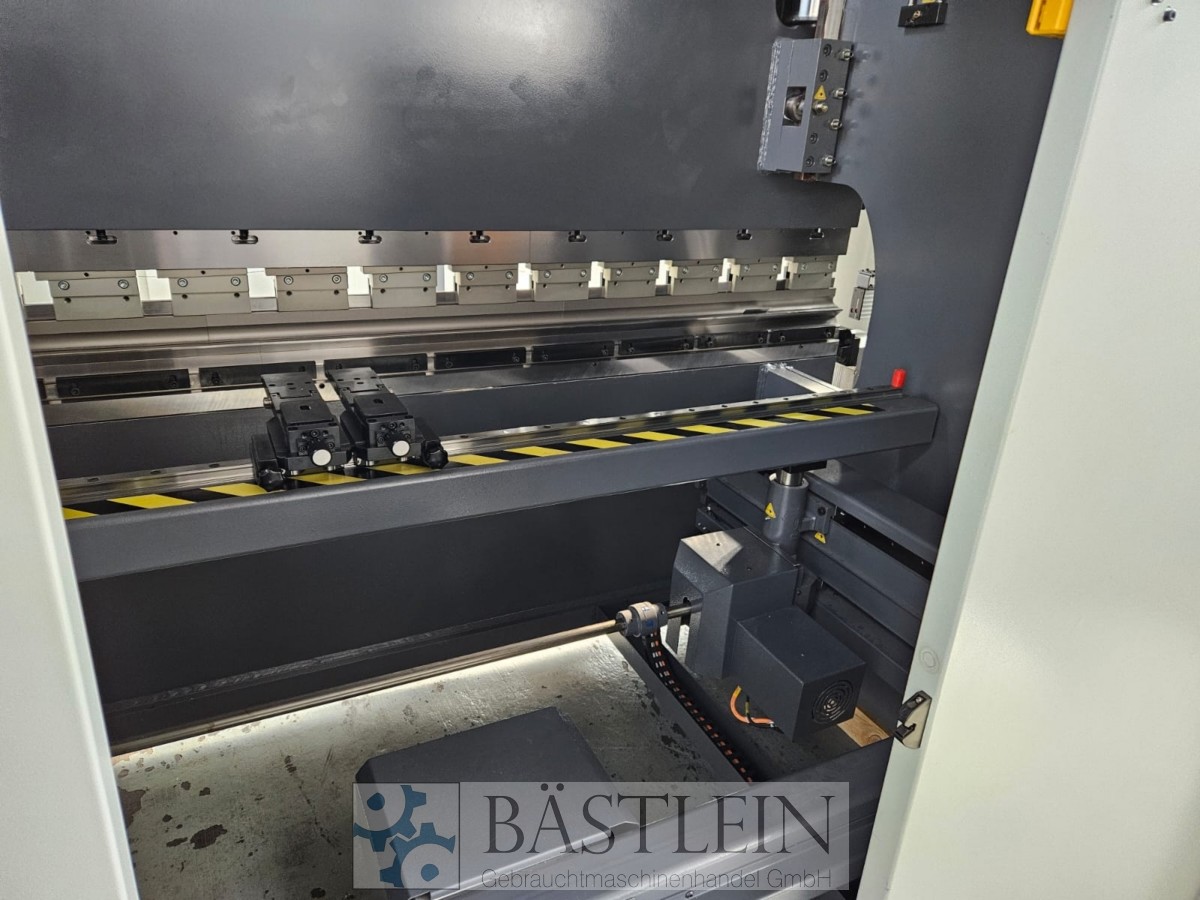

– 2-Achsen-Hinteranschlagsystem mit Kugelumlaufspindeln und Servomotore,
gesteuert über CNC, max. Nutzungsbereich 750 mm für X-Achse, für R-Achse 150
mm.Positioniergenauigkeit + / – 0,03 mm, Verfahrgeschwindigkeit: 330 mm / sek.
Inklusive 2 seitenverstellbare Anschlagfinger.

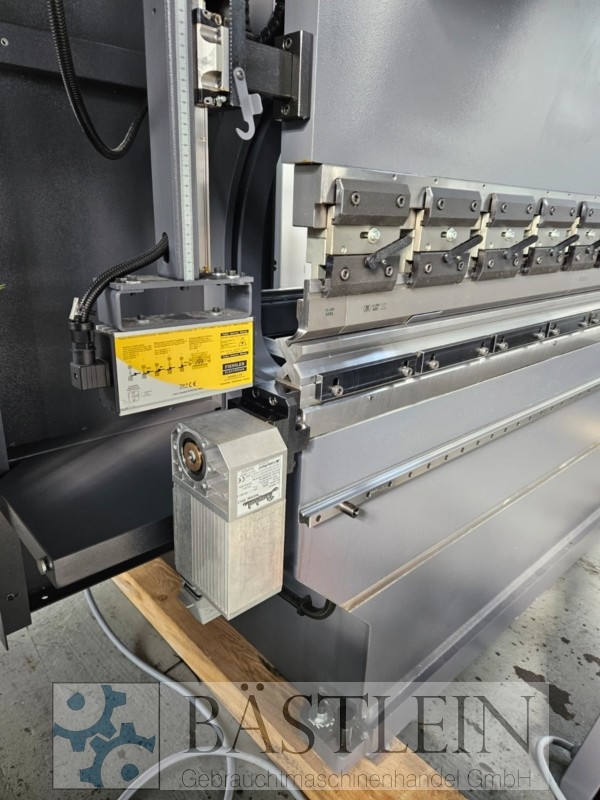

– Laserabsicherung „FIESSLER“ mit 2-fach Strahl, Typ AKAS / LCII, Bedienung der

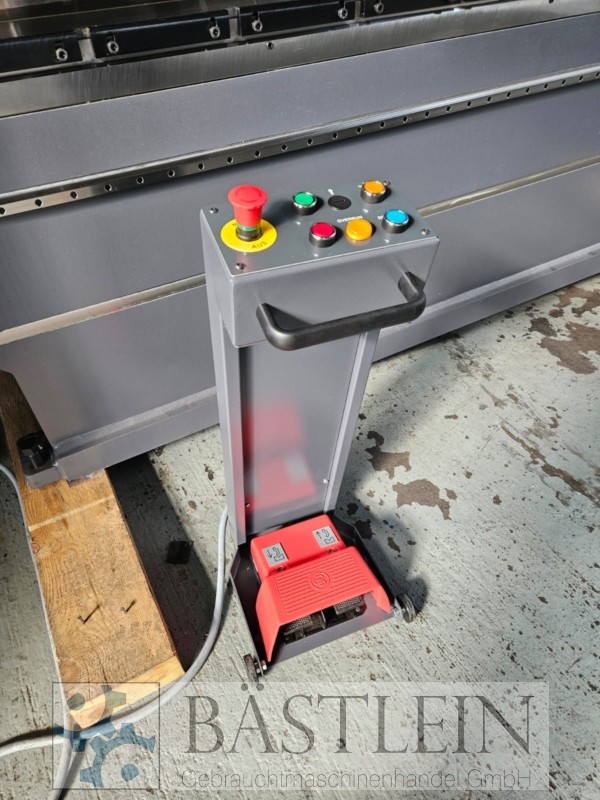

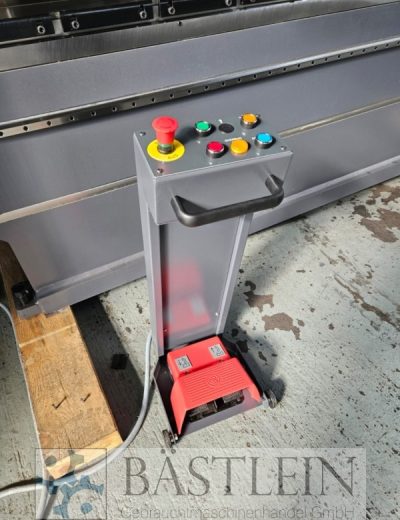

Presse nur mit Fußpedal möglich. Manuell verstellbar mit Linearführungen sowohl
in vertikaler wie auch in horizontaler Achse. Dadurch äußerst einfache und
schnelle Einstellung nach Werkzeugwechsel.
– automatische motorische Tischbombierung System WILA, in die CNC integriert
– vordere Blechauflagen (2 Stück) über Linear-Führung seitlich verschiebbar,
Höhenverstellung mit Handrad
– Zentralschmierung mit Handpumpe
– Auffederungs-Kompensation über CNC
– Ölfüllung
– Deutsche Bedienungsanleitung mit Ersatzteilliste
– Hydraulikblock, Ventile Fabrikat HAWE / HOERBIGER
– Hydraulik-Pumpe: Tandempumpe HAWE
– Relais und Kontakte: Schrak, Pilz, Siemens, Eaton oder Telemecanique
– CE-Konformität
– Betriebsstundenzähler
