Ausstattung:

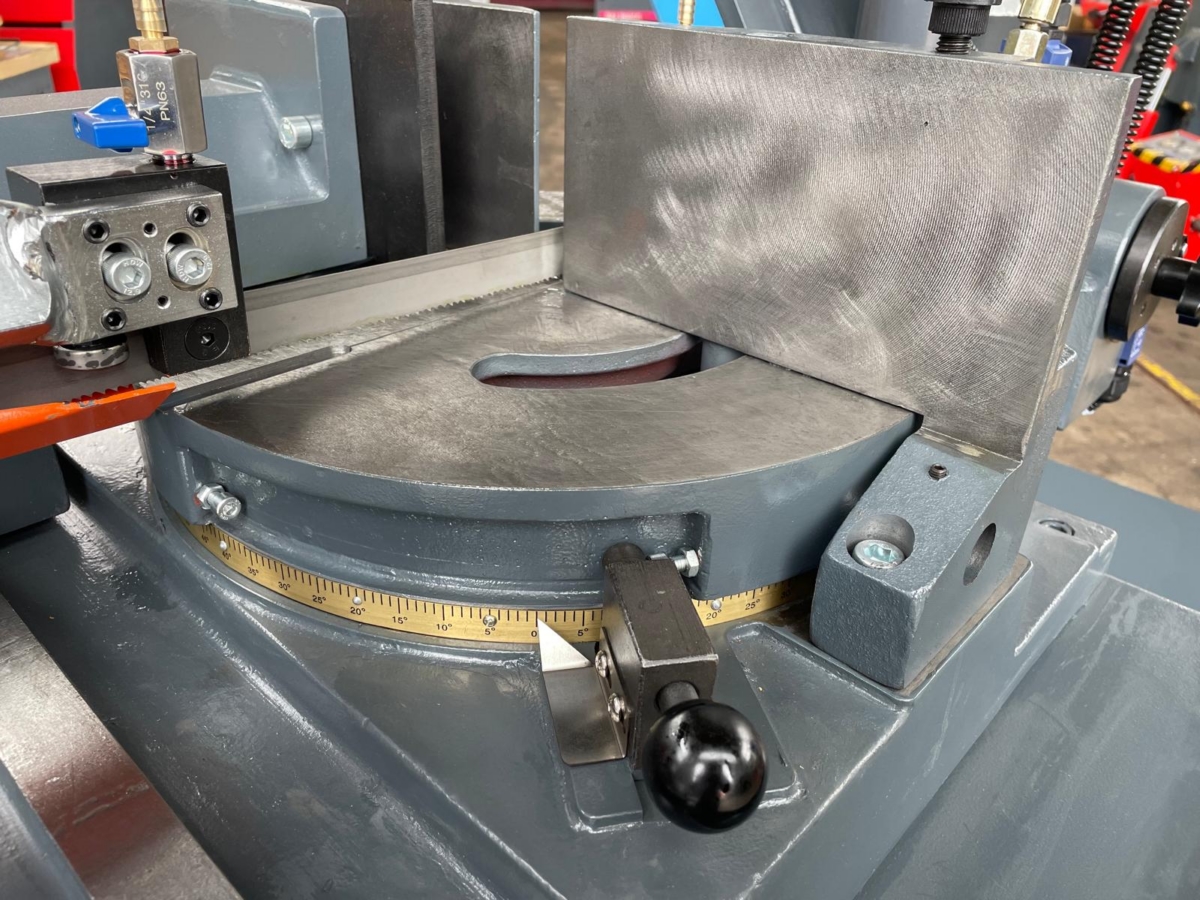

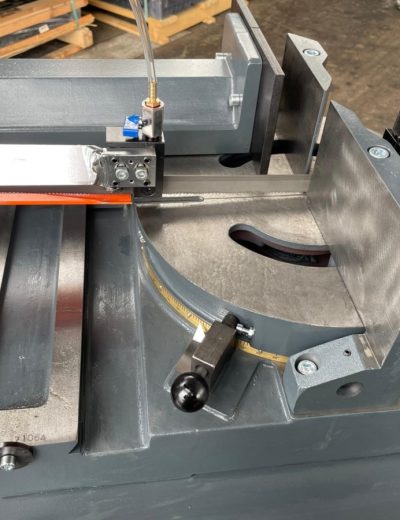

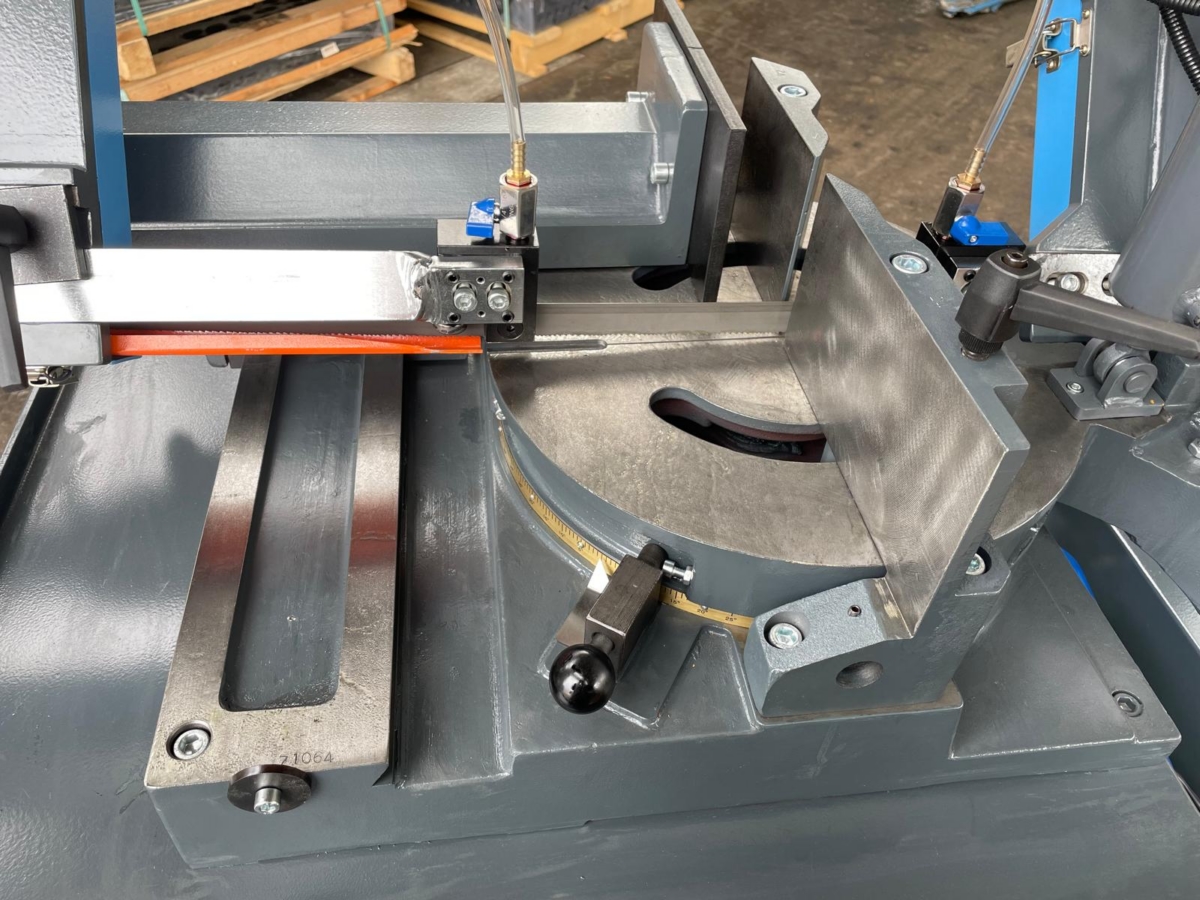

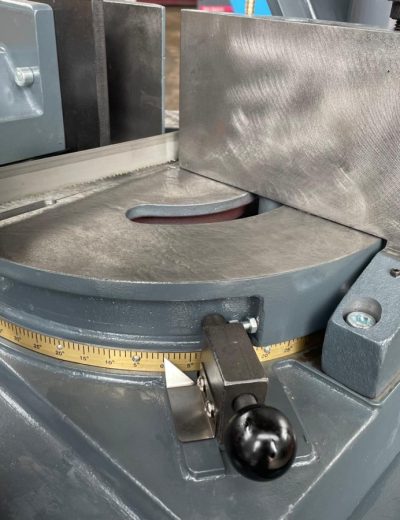

– man. Gehrungseinstellung von 90° – 30°, stufenlos nach Skala auf 1,0°
Genauigkeit
– Gehrungsdrehpunkt ist Schnittpunkt zwischen Sägeband und Materialanlage,
weshalb keine Veränderung des Längenmaßes, bei wechselnder Winkelstellung,
erzeugt wird
– Endanschläge bei 30° – 45° – 90° – 45°
– man. Materialschnellspannung. Bei jeder Winkelstellung des Sägerahmens wird
das Material parallel in 90° gespannt

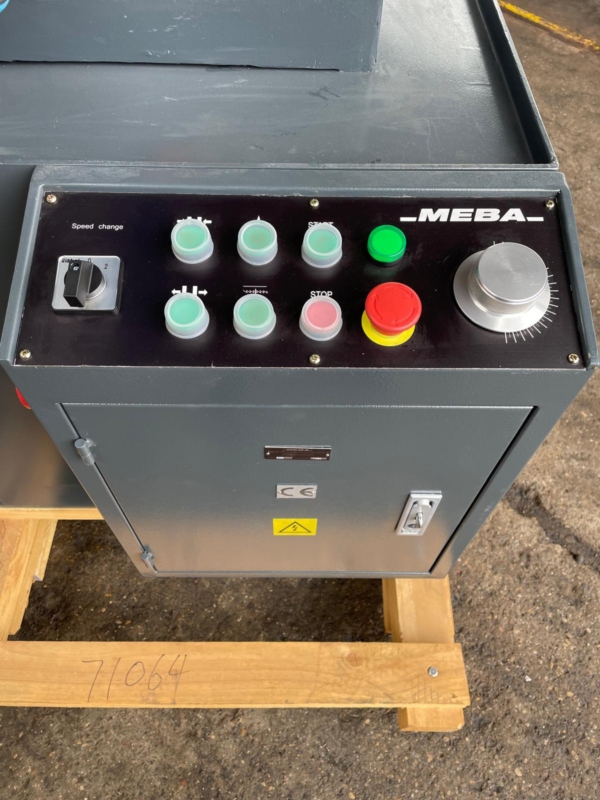

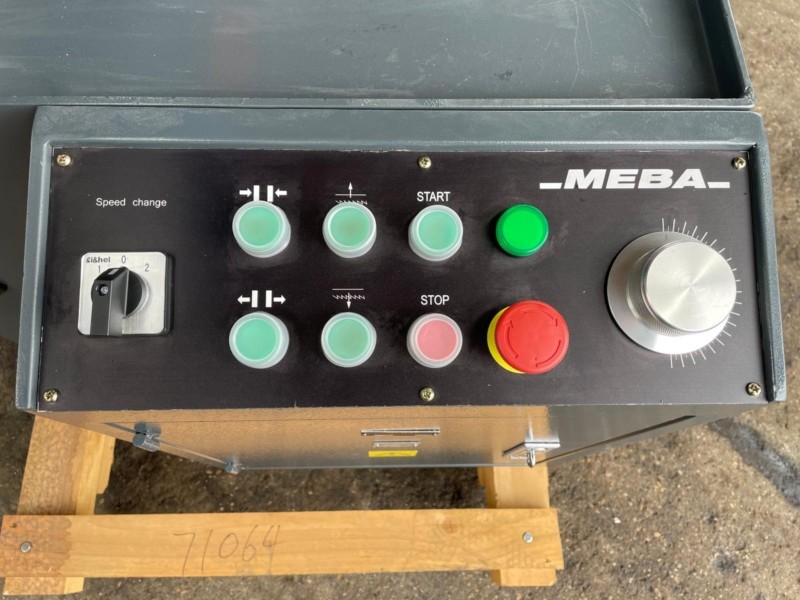

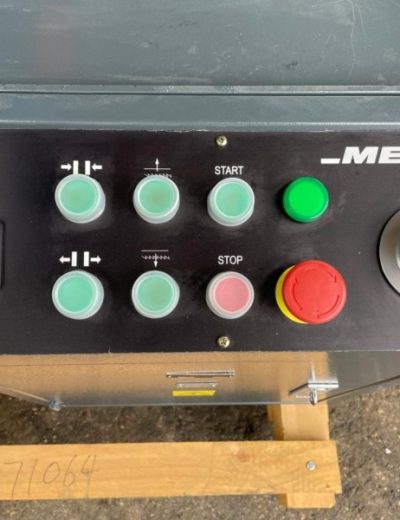

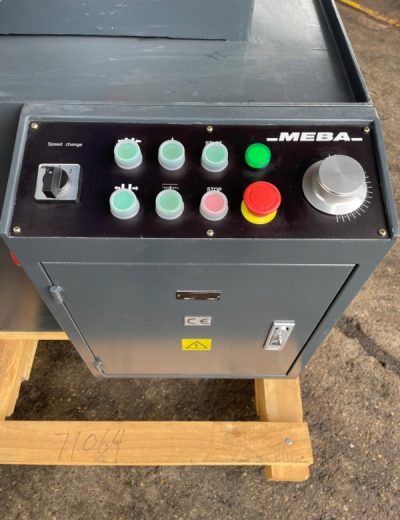

– zentrale Maschinenbedienung
– Schnittdruckabsenkung durch Eigengewicht des schweren, verwindungssteifen
Sägerahmens und Feinregulierung je nach Materialquerschnitt über hydraulischen
Dämpfungszylinder und Gewichtsausgleichfeder
– Sägebandantrieb mit Endabschaltung
– Stufenlose Spannbacken Einstellung
– Beweglicher Bandführungsarm, Einstellung auf Materialbreite
– Sägeband-Umlenkrollen-Hartmetallführung
– Praktische Späneauffangwanne mit Tropfsieb
– Spänereinigungsbürste mitlaufend
– Sägebandspannung mechanisch
| Sägebandabmessungen | 2910 x 27 x 0,9 | mm |
| Schnittbereich bei 90 Grad: rund | 240 | mm |
| Schnittbereich bei 90 Grad: flach | 310 x 240 | mm |
| Schnittbereich bei 45 Grad links: rund | 200 | mm |
| Schnittbereich bei 45 Grad links: flach | 200 x 200 | mm |
| Schnittbereich bei 45 Grad rechts: rund | 200 | mm |
| Schnittbereich bei 45 Grad rechts: flach | 200 x 200 | mm |
| Schnittbereich bei 30 Grad rechts: rund | 140 | mm |
| Schnittbereich bei 30 Grad rechts: flach | 200 x 140 | mm |
| Reststücklänge | 60 | mm |
| Arbeitshöhe | 900 | mm |
| Abmessungen | 800 x 1750 x 1500 | mm |
| Maschinengewicht ca. | 470 | kg |
5010973
Steuerung: konventionell
