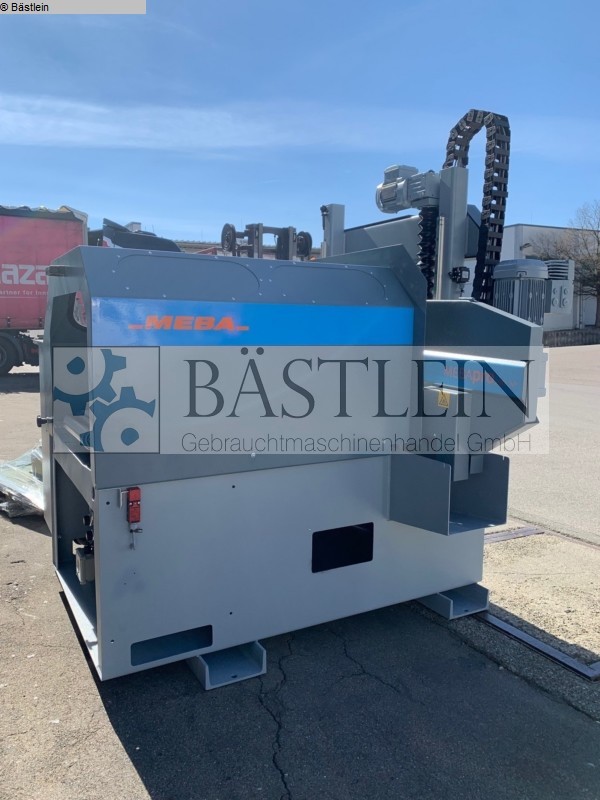

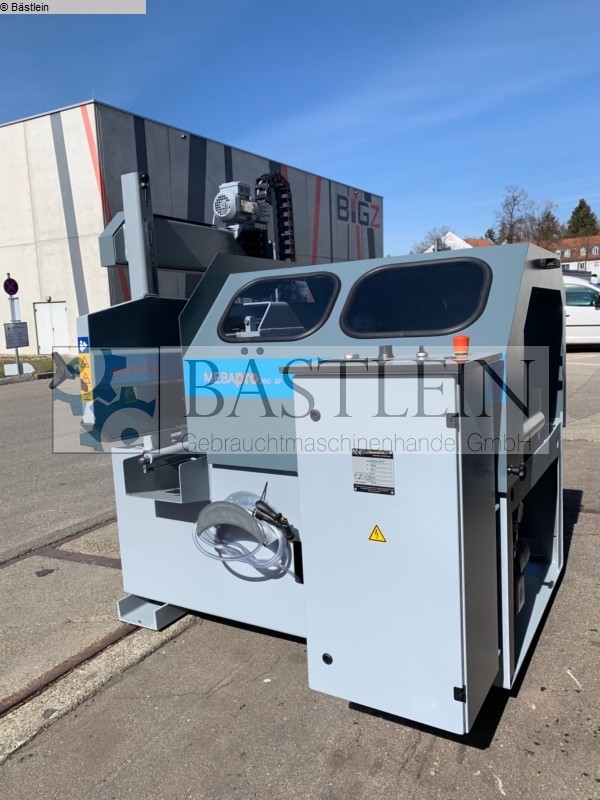

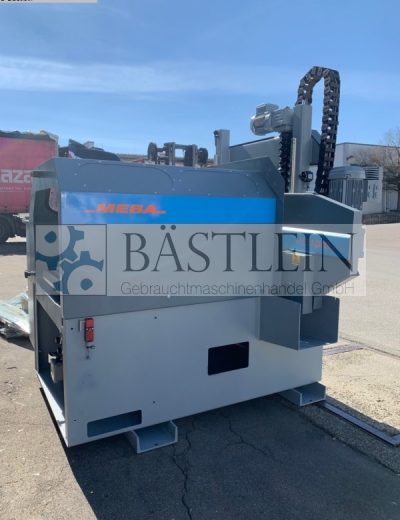

Bandsäge, MEBA MEBApro 260 AP

High-tec auf engstem Raum: Der einfache Weg in die Automation.

90° Automat in kompakter Bauweise: PLATZSPAREND und FLEXIBEL für die Aufstellung

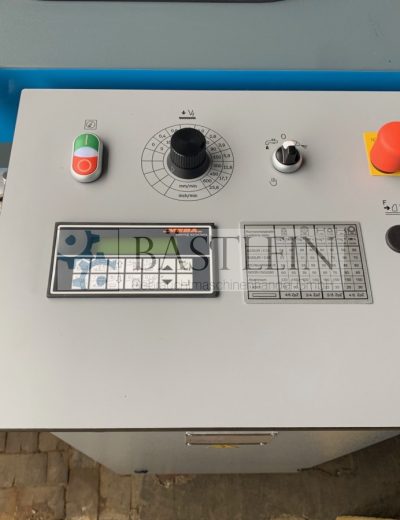

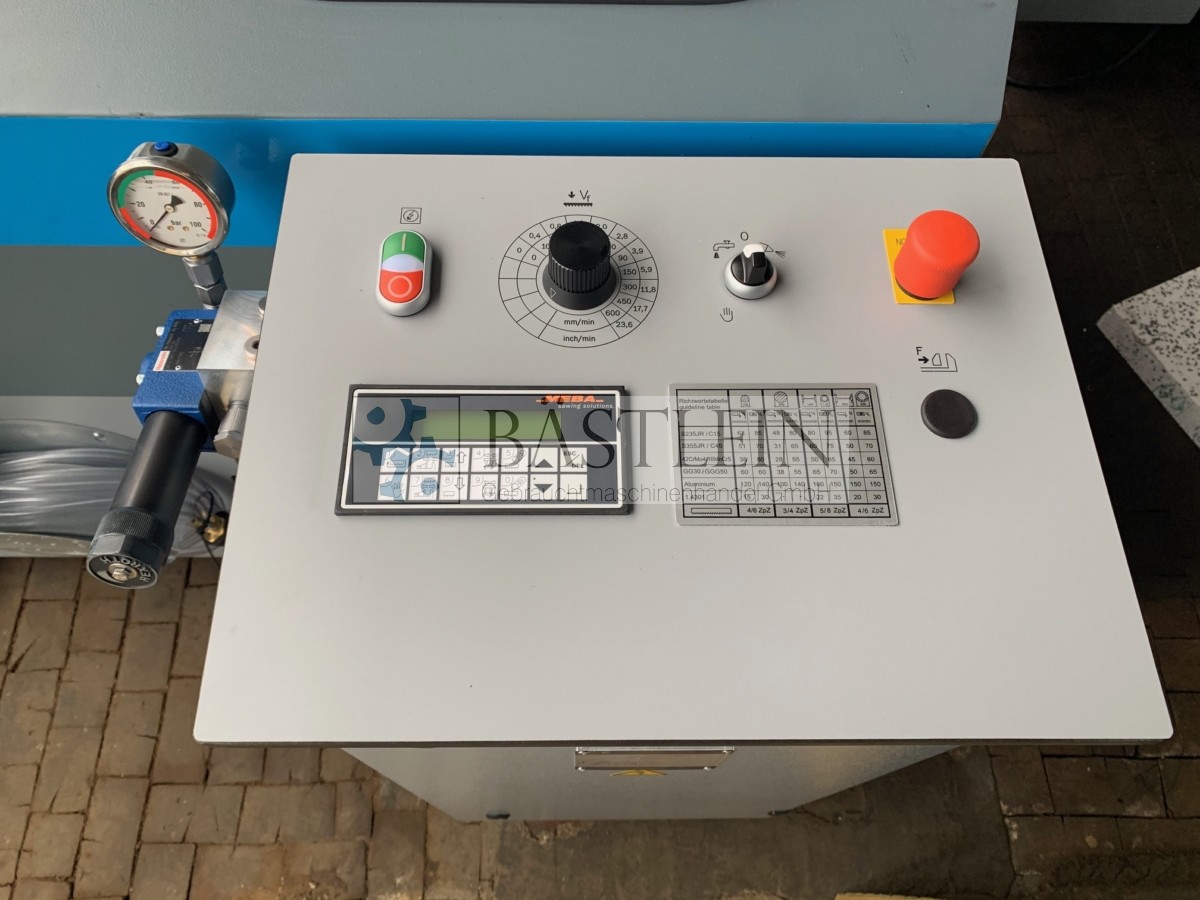

Touchscreen-Steuerung:
MODERN, INTELLIGENT, LEISTUNGSSTARK

Fortschrittlicher elektrischer Sägevorschub mit Spindeltechnik:
HÖCHSTE PRODUKTIVITÄT

Elektrisches Heben mit Messsystem über automatische Abläufe:
EINSPARUNG VON NEBENZEITEN

Selbstregelnde Schnittdruckregulierung:
SÄGEBANDSCHONEND UND KOSTENERSPARNIS

Kraftvolle Nachschubzange über Kugelrollspindel:
EXAKTE POSITIONIERUNG für HÖCHSTE MAßEINHALTUNG

HARDWARE:
– PC nach Industriestandard, keine Batterie, wartungslos, lüfterlos
– Resistives Touchscreen
– Color TFT Display (4,3“)
– Selbstklebende, austauchbare Schutzfolie
– Schutzart frontseitig angebracht

SCHNITTSTELLEN:
– 1x Ethernet (integrierter Switch)
– 1x USB Master
– 1x EtherCAT (Schnittstelle zur Anbindung dezentraler Peripherie)

SOFTWARE
– Betriebssystem Windows CE 6.0.
– PLC, zukunftssicher durch Industriestandard IEC61131-3 CODESYS3

PROGRAMMFUNKTION
– Vollautomatische Abläufe
– 2000 Datensätze programmierbar
– Programmverwaltung
– Durchgängige Busvernetzung der gesamten Maschin:
Komplette Vernetzung der Antriebe, Regler und Steuerung sowie Überwachung aller
wichtigen Komponenten. Frühzeitiges Erkennen von Störungen oder
Einschränkungen. Einfache Fehlerdiagnose.
– Menügeführt: selbsterklärende Symbolik über Windows CE
– Sprachwechsel auf hinterlegte Sprachen jederzeit online möglich
– Umschaltmöglichkeit der Maßeinheiten metrisch/imperial
– Positionsanzeige für Servicetätigkeiten
– Aktuelle Warn- und Störungshinweise farblich markiert
– Dokumentation und detaillierte Informationen zu Störungen und Warnungen
– Grundstellung einstellbar über Parameter

BETRIEBSSTUNDENZÄHLER
– Gesamt-Betriebsstundenzähler
– Betriebsstundenzähler für Sägebandstandzeit, und Sägezeit Auftrag rücksetzbar
– Anzeige der aktuellen Produktionszeit
– Ende des Auftrags wird vorberechnet und visualisiert
– Stückzahlzähler total und Stückzahlzähler rücksetzbar

SPEZIELLE FUNKTIONEN / BESONDERHEITEN
– Einsäge-Automatik: Schnittparameter werden reduziert um das Sägeband optimal
einzuschneiden
– Vorbereitung für digitale Services

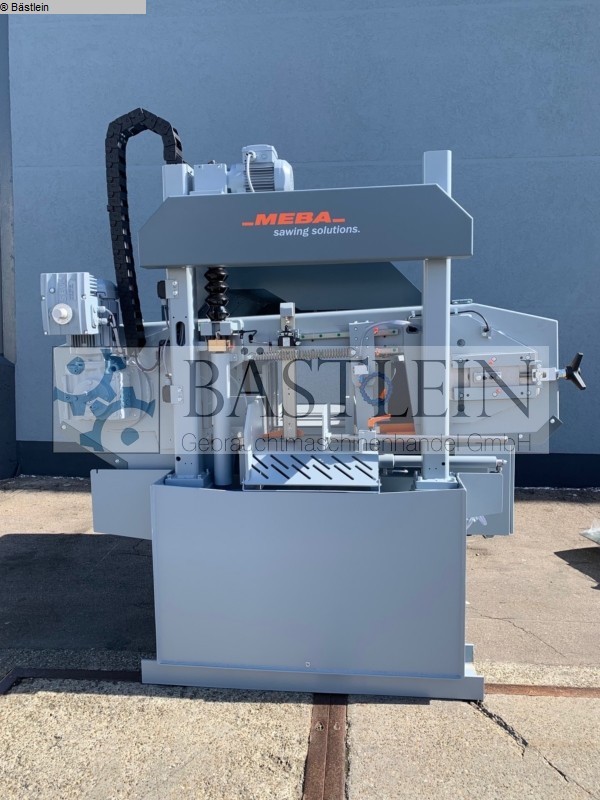

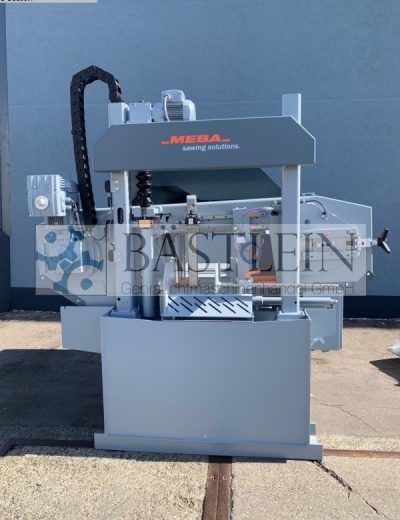

SÄGERAHMEN: PRÄZISION FÜR EINE HOHE SCHNITTGÜTE
– Stabilität durch ausgereifte, verwindungssteife nach FEM Analyse ausgelegter
Schweißkonstruktion, dadurch hohes Maß an Laufruhe und vibrationsarmes Sägen
– Präzise Sägerahmenführung durch außenliegender Doppelportal-Konstruktionin
Verbindung mit Kugelumlaufführungen

SÄGERAHMENVORSCHUB: KRAFTVOLL UND DYNAMISCH
– Sägevorschub mit AC-Antrieb über elektrisch frequenzgeregelte Spindel für
exakte Qualität beim Sägeschnitt
– Stufenlos einstellbare Sägevorschubgeschwindigkeit von 0-600mm/min
– Prozess-Sicherheit durch permanente Schnittdruck- sowie Vorschubüberwachung
und automatischer Anpassung der Sägevorschubgeschwindigkeit bei zu hohem
Schnittdruck
– Elektrisches Heben mit Messsystem über automatische Abläufe:
Dank referenzierter Achse wird der Durchsägepunkt optimal automatisch errechnet

SÄGEBANDFÜHRUNGEN: AKKURAT UND BANDSCHONEND
– Seitliche Bandführung ist kombiniert aus Hartmetallgleitführungen und
Bandverdrehungsrollen

SÄGEBANDSPANNUNG: EINSTELLBAR, KONSTANT, ÜBERWACHT
– Prozess-Sicherheit durch automatische Bandbruchüberwachung und Abschaltung
bei Bandbruch
– Sägebandspannung konstant über Federpaket, welches mit einem Handrad betätigt
werden kann
– Stabile Stahl-Guss Führung für exakte Sägebandspannung und konstante
Kraftübertragung
– Bandlauf einstellbar

SÄGEMOTOR: STUFENLOS UND KRAFTVOLL
– Energieeffizienter 1,5kW Sägemotor
– Stufenlose regelbare Schnittgeschwindigkeit von 15 – 150 m/min

SPANNSTOCKSYSTEM: VERLÄSSLICH FÜR DIE AUTOMATISIERUNG
– Automatischer Materialeinschub mit hydraulischer Materialvollhubspannung
über dynamische, geregelte Kugelrollspindeltechnik
– Präzision und Leichtgängigkeit bei gleichzeitiger Hochbelastung dank groß
dimensionierten, lineargeführten Kugelumlaufführungen
– Stabiler, lineargeführter Einschubspannstock für höchste
Positioniergenauigkeit
– Kraftvolle, hydraulische Materialspannung mit Vollhubzylinder
– integrierte Material-Ende-Erkennung
– Beidseitiges Öffnen des Einschubspannstockes. Feste Backe von der Nullkante
abhebbar für sicheren Materialfluss und störungsfreien Sägeprozess im
Automatikbetrieb

MASCHINENSTÄNDER: STABIL UND PRAKTISCH
– Verwindungssteife Schweißkonstruktion
– Einfaches Reinigen aufgrund geschlossener und durchgehender
Ständeroberfläche.
Späneansammlungen werden somit reduziert
– Hydraulik ist im Maschinenständer geschützt untergebracht und gleichzeitig
optimal zugänglich
– Sicherer Transport durch angebrachte Verzurr-Ösen und leicht zugänglichen
Staplerlaschen

MASCHINENROLLENBAHN: STABIL UND BELASTBAR
– Prozesssicherer Materialfluss: Einsatz von kugelgelagerten Präzisionsrollen
für
einen leichtgängigen Transport.
– Sicheres Aufliegen des Materials durch 5 St. Auflagerollen, bei denen der
Rollenabstand nach vorne weg verengt ist
– 250 kg/m bei einer max. Materiallänge von 3 Meter

ABSCHNITTRUTSCHE: RAFFINIERT UND SAUBER
– Praktische Teileentsorgung über schräg gestellte Abschnittrutsche mit
integrierter Kühlmittelrückführung
– Für Boxentsorgung

MATERIALFREIHUBEINRICHTUNG: SÄGEBANDSCHONEND
– Erhöhte Standzeit des Sägebandes: beim Hochfahren des Sägebandes aus dem
Material wird nach beendetem Sägezyklus der Schnittkanal durch Abheben
des Materials erweitert

KÜHLMITTELANLAGE: LEISTUNGSSTARK UND PRAKTISCH
– Groß dimensionierter Kühlmittelbehälter, ca. 140 Liter Fassungsvermögen
– Im Maschinenständer integriert

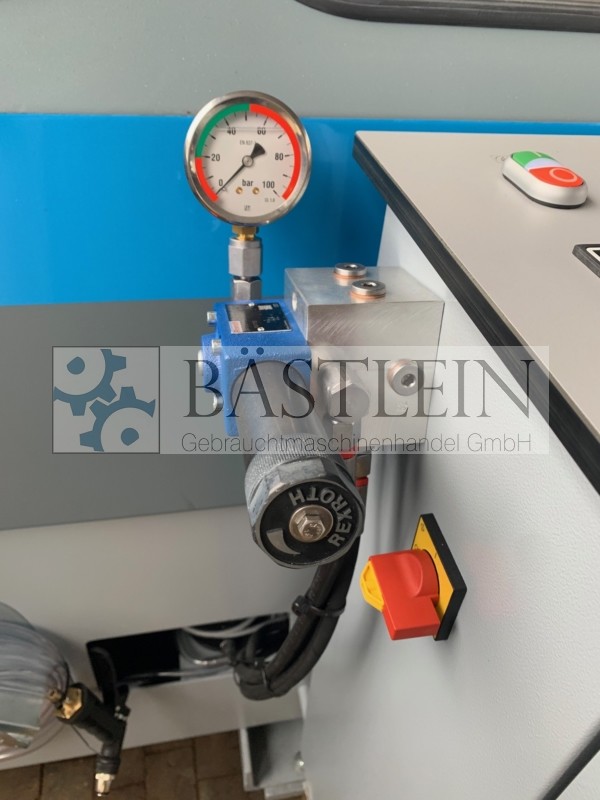

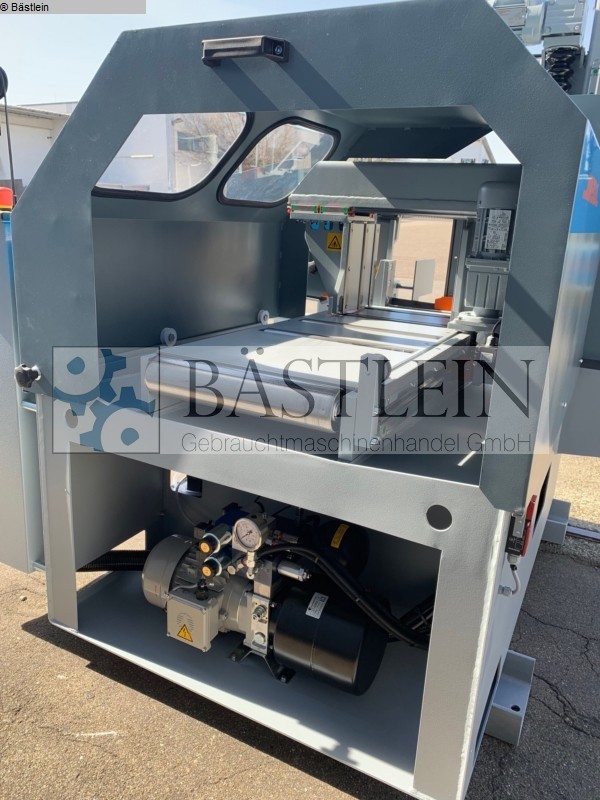

HYDRAULIKANLAGE: KOMPAKT UND EFFIZIENT
– Kompaktes Aggregat mit 1,1kW Antriebsleistung
– Äußerst energiesparend: läuft nur auf Anforderung durch im System verbauten
Druckwächter. Druckerhaltung über Druckspeicher bei ausgeschalteter Pumpe
– Im Maschinenständer integriert, dadurch frei von Schmutz und Spänen
– Gute Zugänglichkeit bei Wartungsarbeiten

MASCHINENVERKLEIDUNG: KOMPAKT UND ZUGÄNGLICH
– CE-Konforme Teilverkleidung für eine saubere und sichere Arbeitsumgebung
– Großer Radkastendeckel (Schwenkdeckel), welcher sich nach oben öffnen lässt.
Ermöglicht einfachen Zugang für Sägebandwechsel und Reinigungsarbeiten
SÄGEBANDREINIGUNG: EFFEKTIV UND GRÜNDLICH

– Optimale Säuberung der Zahnschneide: mitlaufende Rundbürste befreit das
Sägeband von Schmutz und Spänen
– Flexibler und individuell abgestimmter Reinigungsprozess: Säuberung erfolgt
synchron zur Sägebandgeschwindigkeit
– Spänebürsteneinheit mit handelsüblichem Werkzeug abnehmbar für
Sägebandwechsel

MODEM FÜR FERNZUGRIFF INKL. DASHBOARD
(Übersicht aller relevanten Maschinen Daten) im Lieferumfang enthalten.
Laufzeit 1 Jahr.
(Gültig nur für Maschinenstandort Deutschland: inkl. Abschlusswartung nach
Gewährleistungsende. Während der Gewährleistungszeit bleibt das Modem im
Besitz von MEBA
