Ausstattung:

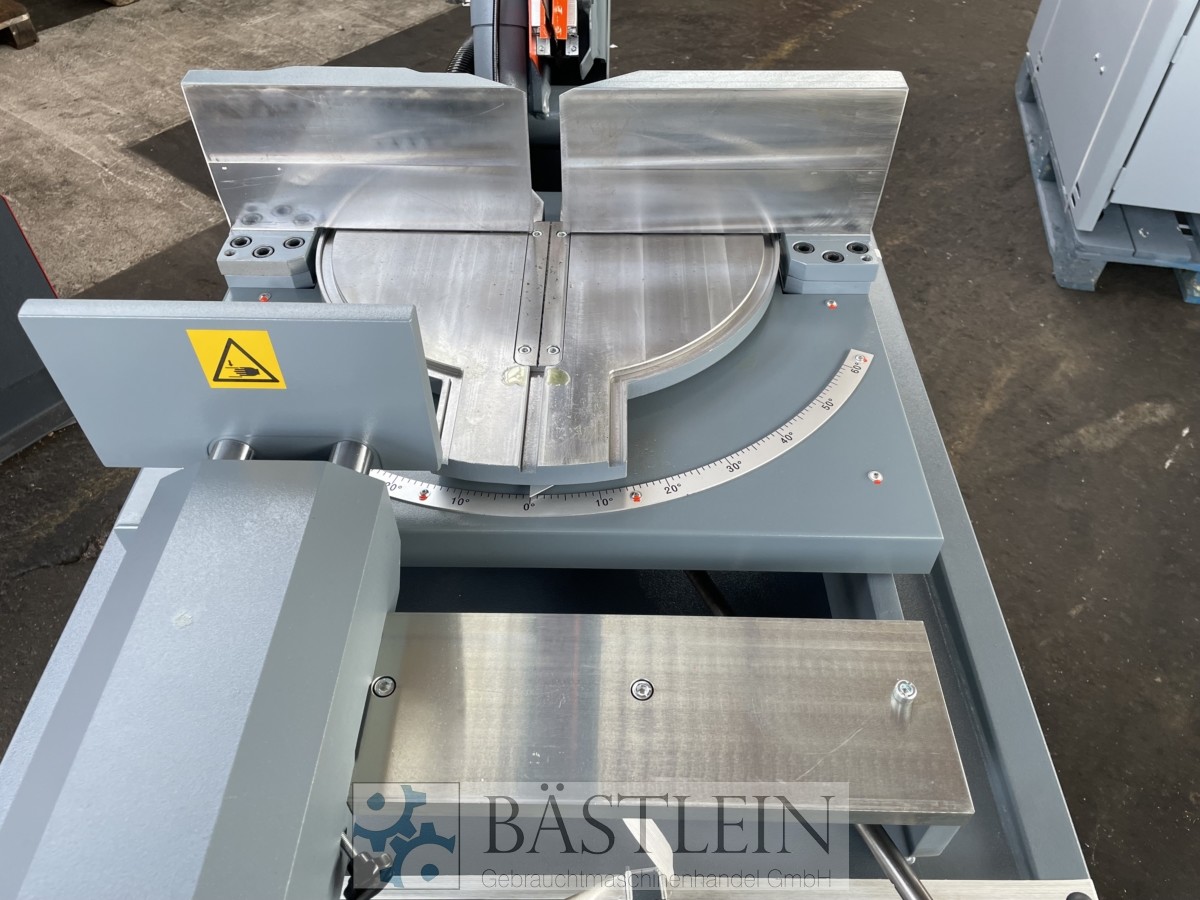

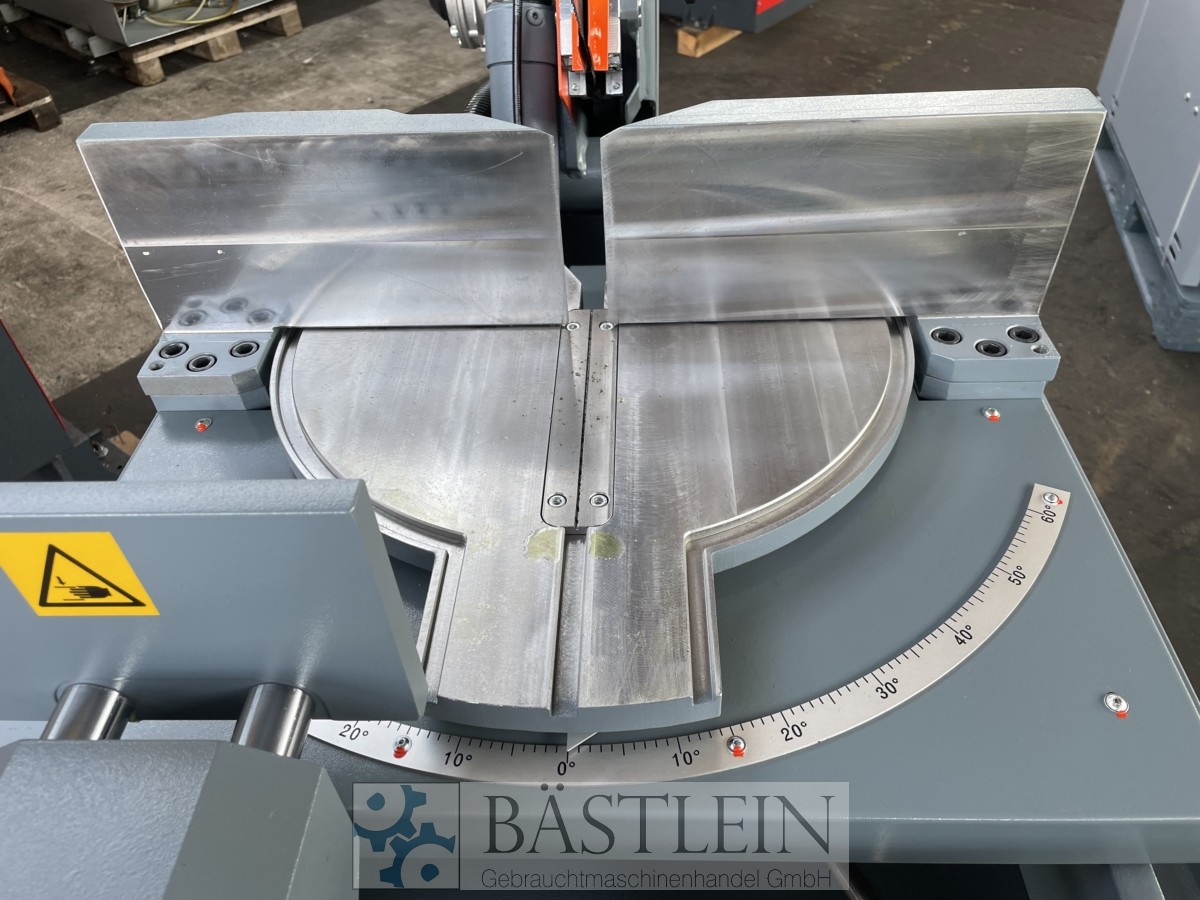

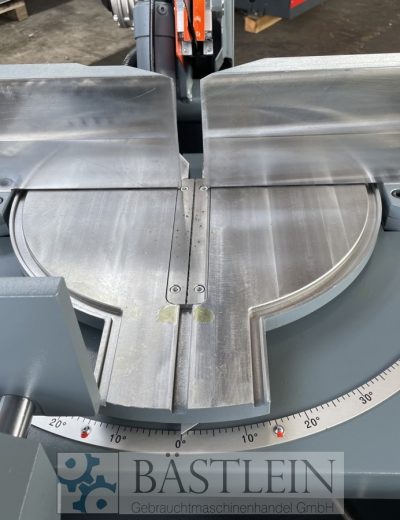

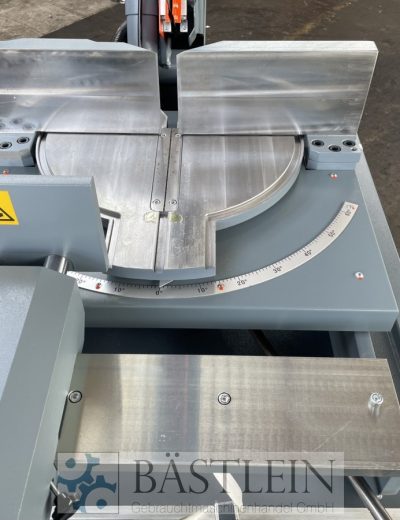

– Schnelle Gehrungseinstellung von 30°- 150° stufenlos auf 0,5° Genauigkeit
nach Skala. Der Gehrungsdrehpunkt ist Schnittpunkt zwischen Sägeband und
Materialanlage, dadurch keine Veränderung des Längenmaßes.

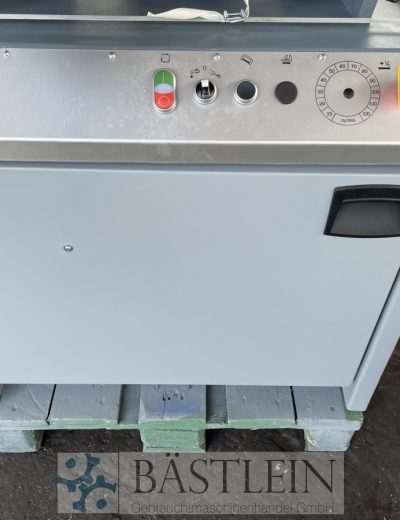

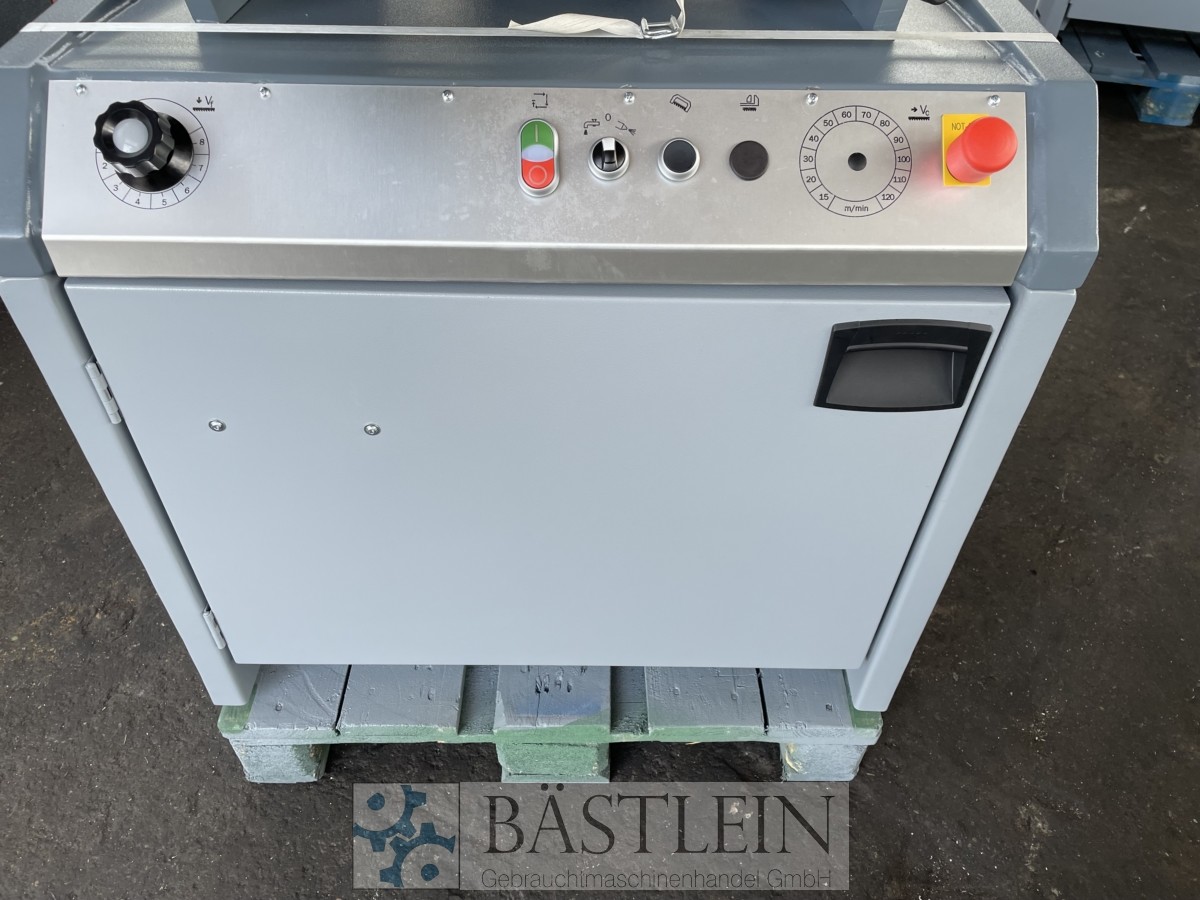

– zentrale Maschinenbedienung
– Manuelle Materialspannung. Bei jeder Winkelstellung des Sägerahmens wird das
Material rechtwinklig zur Materialanlagekante gespannt
– Schnittdruckabsenkung durch Eigengewicht des schweren, verwindungssteifen
Sägerahmens und Feinregulierung je nach Materialquerschnitt über hydraulischen
Dämpfungszylinder
– Sägebandantrieb mit Endabschaltung
– Stufenlose Spannbacken Einstellung
– beweglicher Bandführungsarm, Einstellung auf der Materialbreite
– Serienmäßig mit Kühlmittelanlage
– Maschinenständer mit Späneauffangwanne
– Sägebandantrieb mit Endabschaltung
– Sägebandspannung mechanisch
Sonderausstattung:
– Hydraulisches Heben des Sägerahmen mit Sperrventil
„Sägerahmen Stopp Oben“
– Hauptspannstock öffnen nach beendetem Schnitt
– Microdosieranlage
Minimalmengenschmierung mit Hochleistungssprühöl für trockene Späne, ohne
Tropfenbildung. Ideal für Rohre und Profile.
Umschaltung von Kühlmittelfunktion auf Micro-Sprüheinsatz.
Druckluftanschluss mit 4-8 bar erforderlich.
| Schnittbereich bei 90 Grad: rund | 260 | mm |
| Schnittbereich bei 90 Grad: flach | 300x260 | mm |
| Schnittbereich bei 45 Grad: rund | 200 | mm |
| Schnittbereich bei 45 Grad: flach | 180x180 | mm |
| Schnittbereich bei 30 Grad: rund | 130 | mm |
| Schnittbereich bei 30 Grad: flach | 120x120 | mm |
| kleinster Durchmesser | 5 | mm |
| Arbeitshöhe | 900 | mm |
| Gesamtleistungsbedarf | 1,1/1,8 | kW |
| Reststücklänge | 25 | mm |
| 2 Geschwindigkeiten | 35/75 | m/min |
| Sägebandabmessungen | 3350x27x0,9 | mm |
| Gewicht | 710 | kg |
5010932
Steuerung: konventionell
