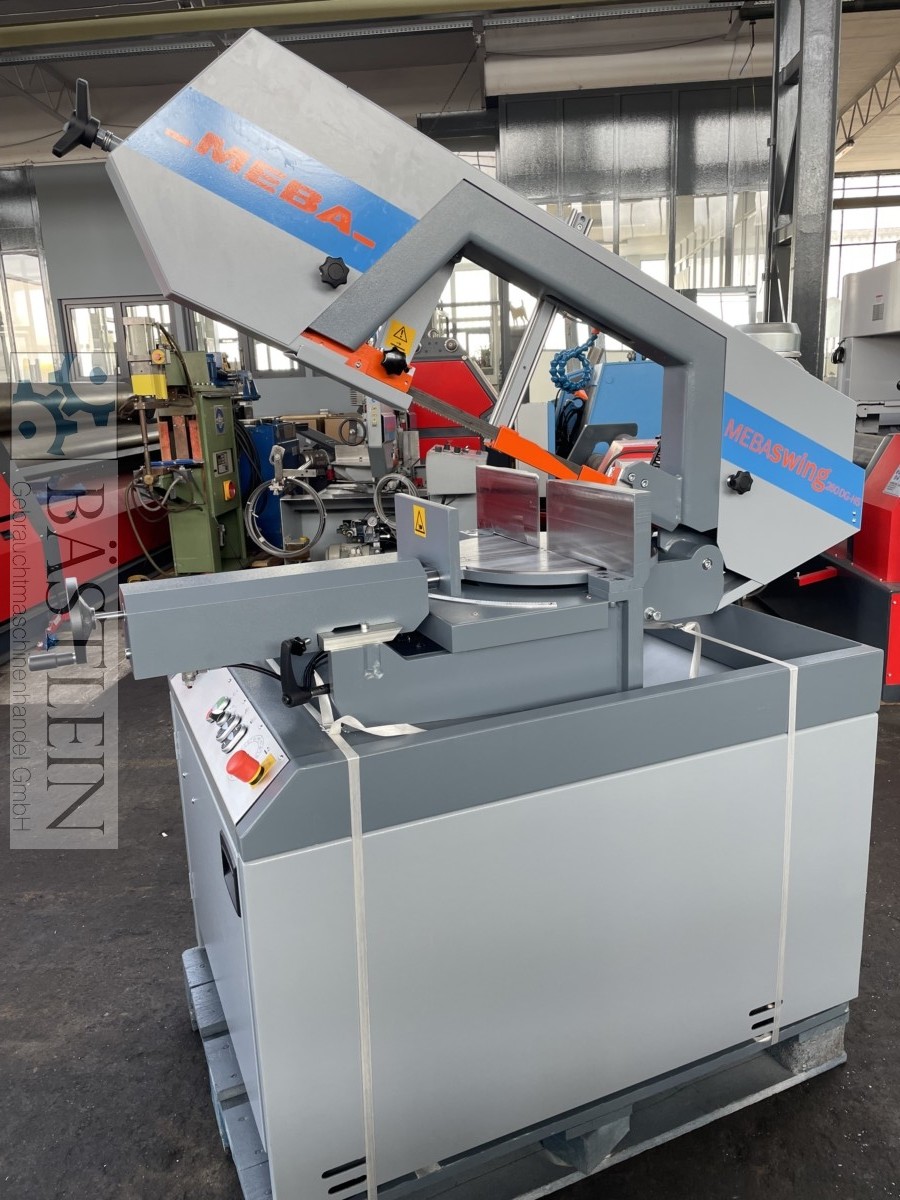

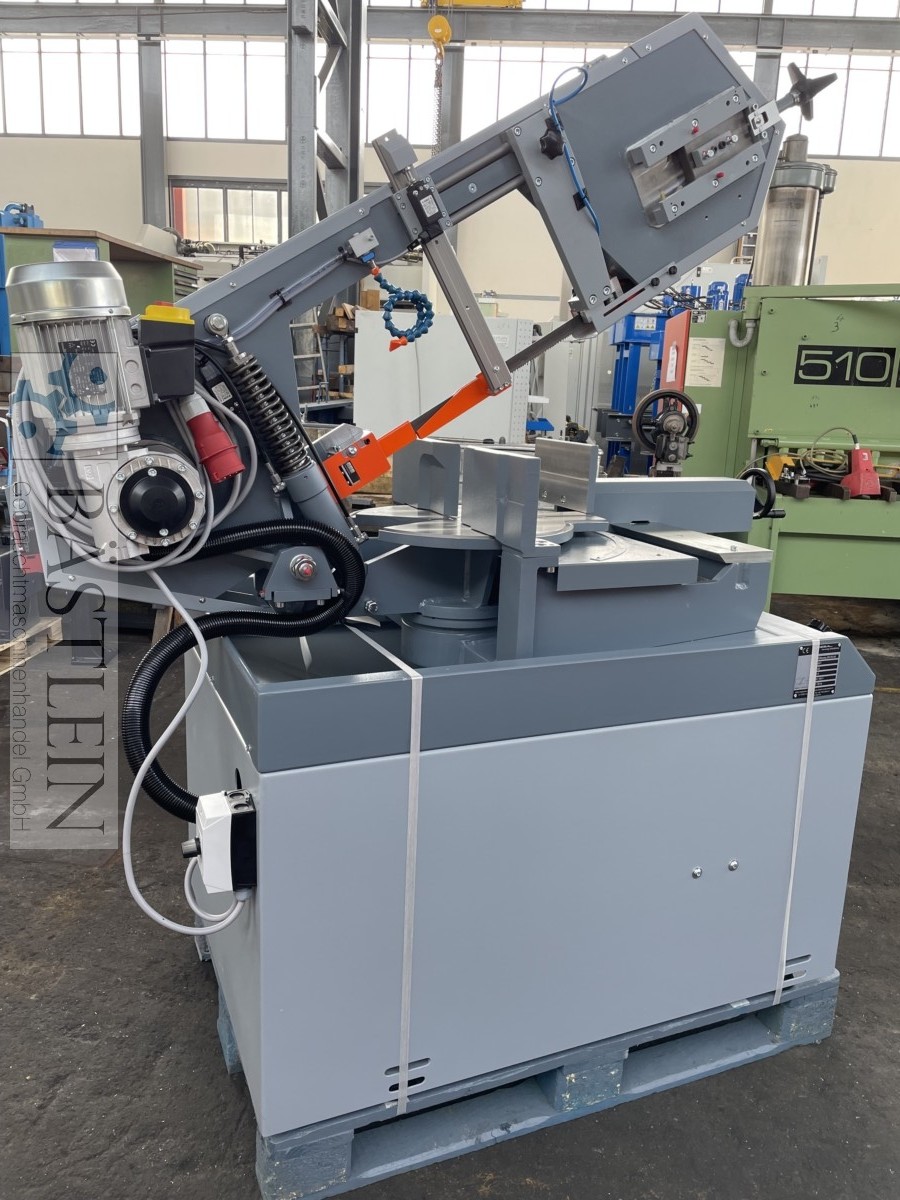

Serienausstattung:
– Halbautomatischer Sägeablauf mit Werkstück Spannen-Sägen-Hochfahren auf

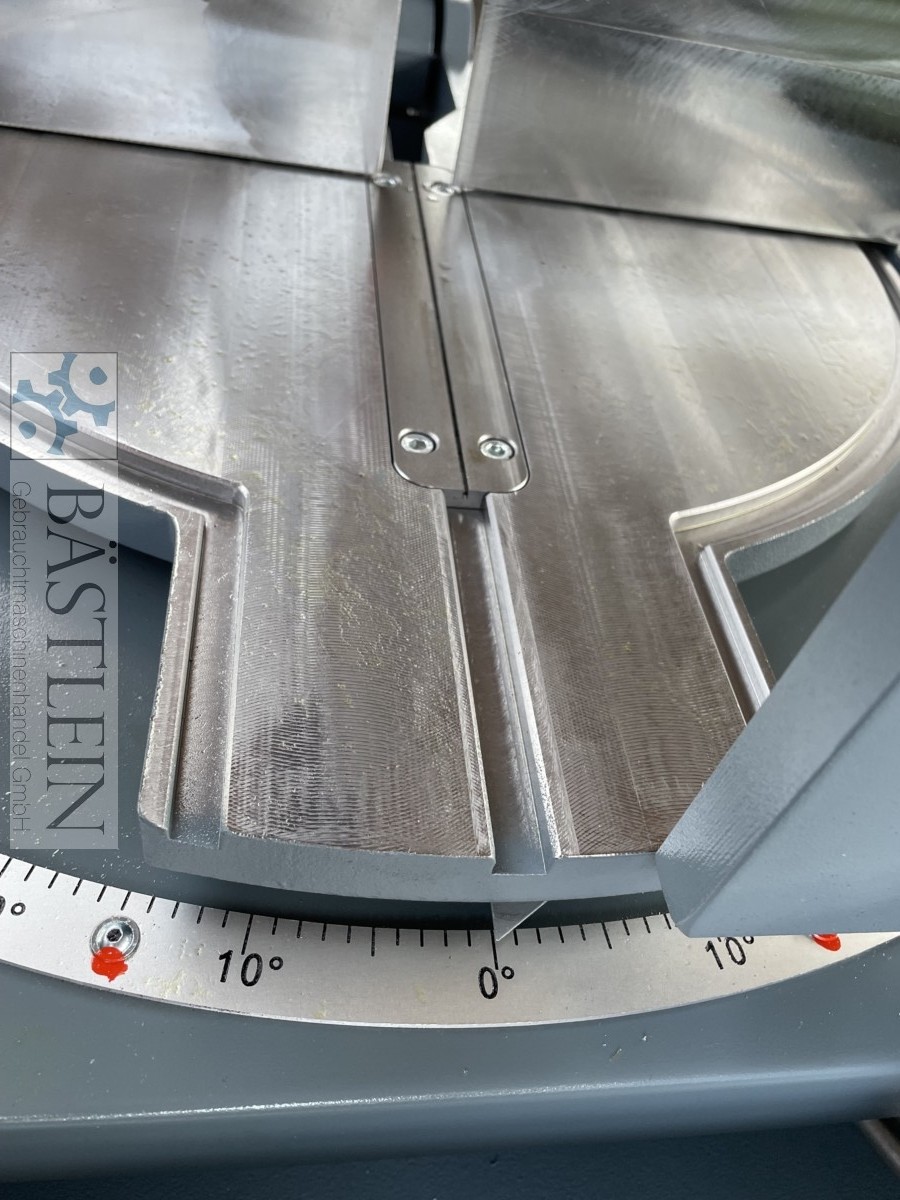

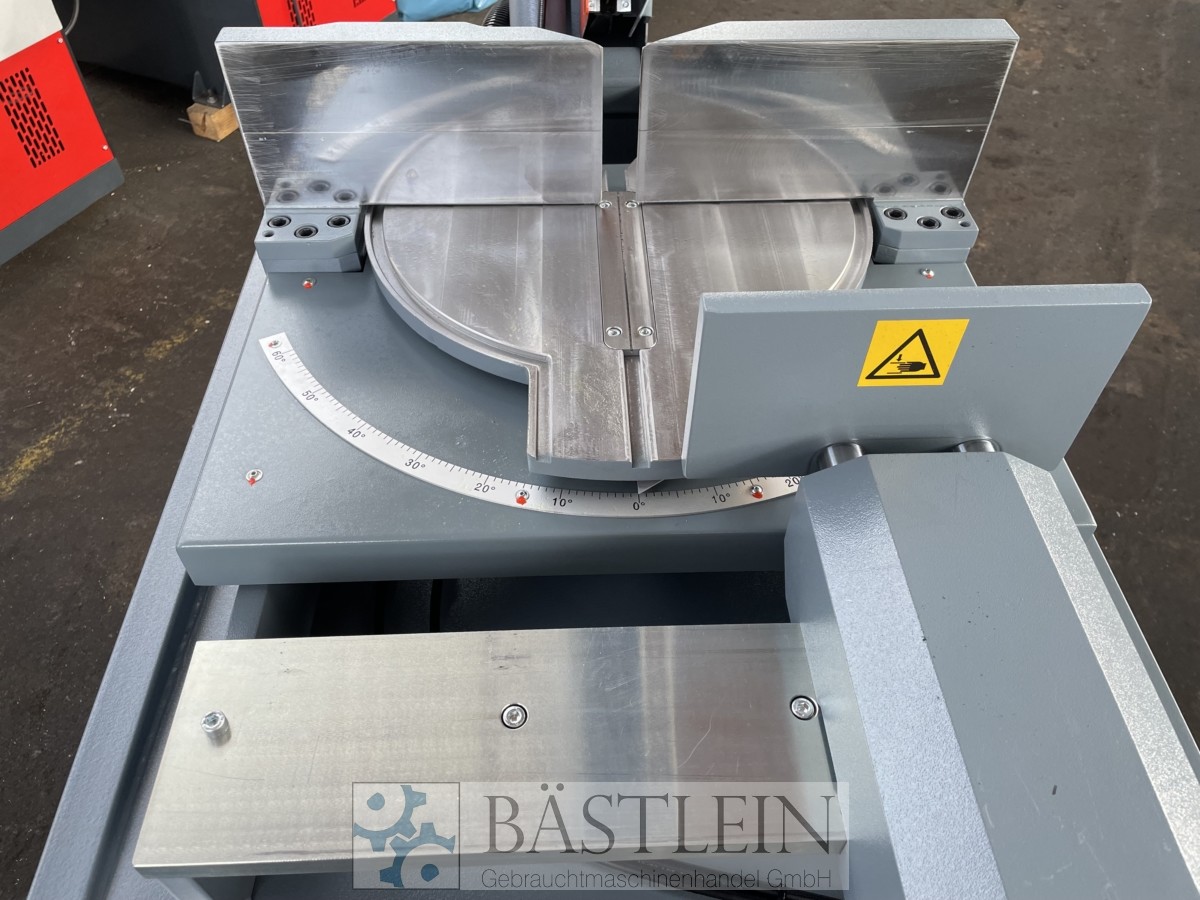

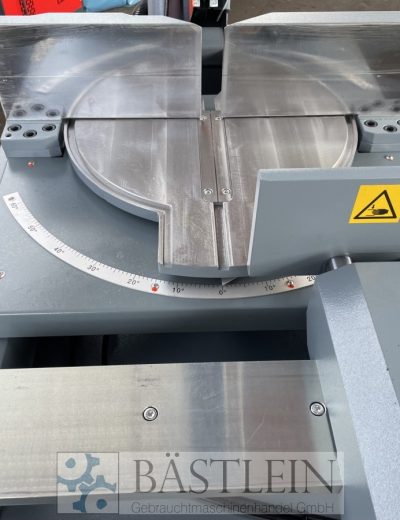

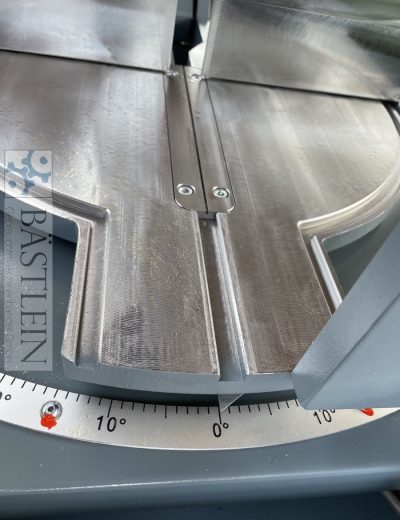

eingestellt Höhe nach beendetem Schnitt Schnelle Gehrungseinstellung von 30°-
150° stufenlos auf 0,5° Genauigkeit nach
Skala. Der Gehrungsdrehpunkt ist Schnittpunkt zwischen Sägeband und
Materialanlage, dadurch keine Veränderungen des Längenmaßes

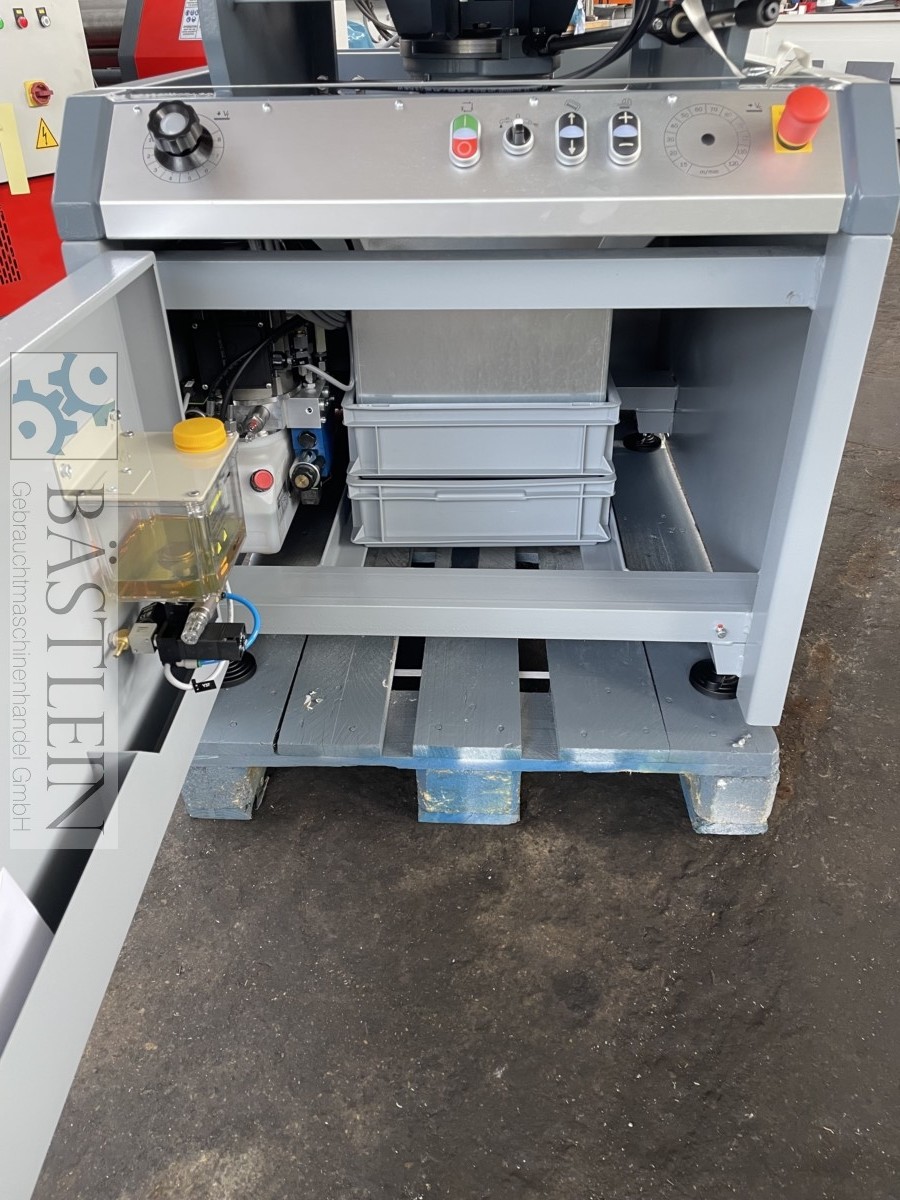

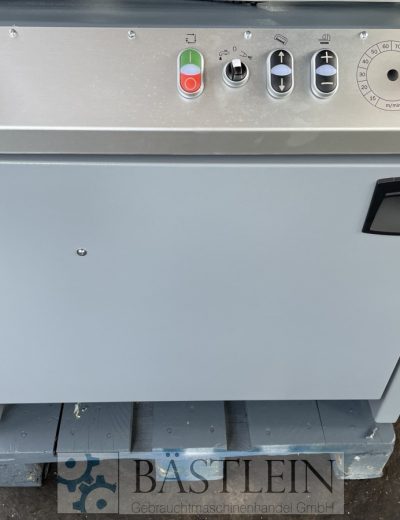

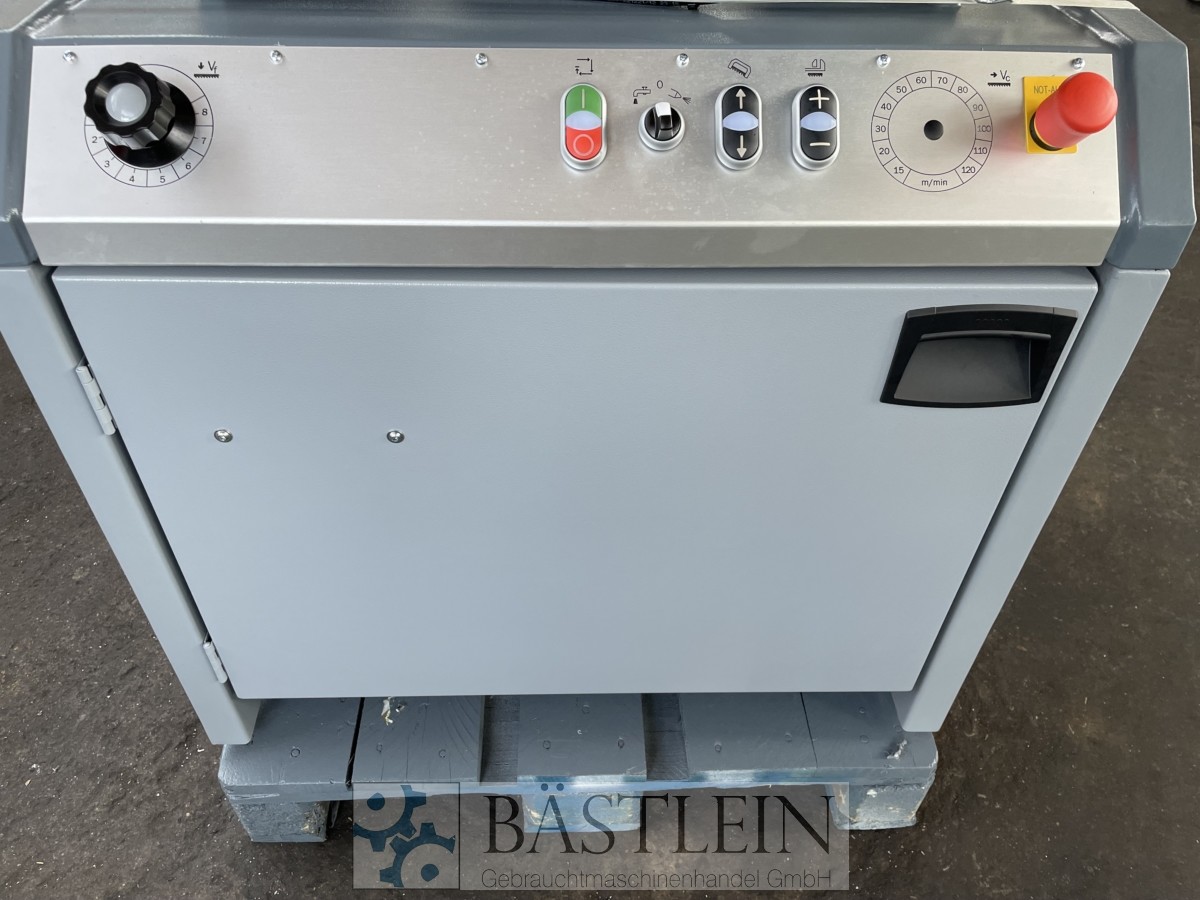

– Zentrale Maschinenbedienung
– Manuelle Materialspannung:
Bei jeder Winkelstellung des Sägerahmens wird das Material rechtwinklig zur
Materialanlagekante gespannt.
– Schnittdruckabsenkung durch Eigengewichts des schweren, verwindungssteifen
Sägerahmens und Feinregulierung je nach Materialquerschnitt über hydraulischen
Dämpfungszylinder
– Maschinenständer mit Späneauffangwanne
– Sägebandantrieb mit Endabschaltung
– Präzise Sägeband-Hartmetall-Rollenführung
Sonderausstattung:

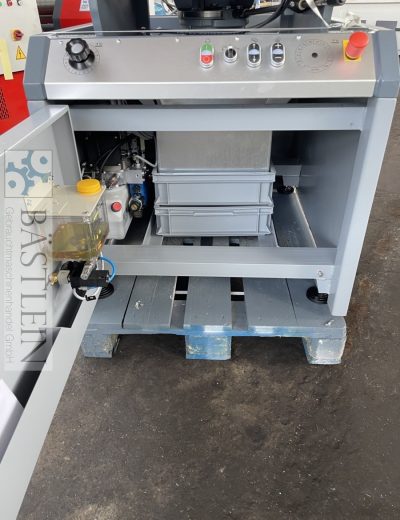

Microdosieranlage
Minimalmengenschmierung mit Hochleistungssprühöl für trockene Späne, ohne
Tropfenbildung. Ideal für Rohre und Profile.
Umschaltung von Kühlmittelfunktion auf Micro-Sprüheinsatz.
Druckluftanschluss mit 4-8 bar erforderlich.
| Sägebandabmessungen | 3350x27x0,9 | mm |
| Schnittbereich bei 90 Grad: rund | 260 | mm |
| Schnittbereich bei 90 Grad: flach | 300x260 | mm |
| Schnittbereich bei 45 Grad: rund | 200 | mm |
| Schnittbereich bei 45 Grad: flach | 180x180 | mm |
| Schnittbereich bei 30 Grad: rund | 130 | mm |
| Schnittbereich bei 30 Grad: flach | 120x120 | mm |
| Reststücklänge ohne Bündelspannung - manuell | 25 | mm |
| kleinster Durchmesser | 5 | mm |
| Arbeitshöhe | 900 | mm |
| 2 Geschwindigkeiten | 35/75 | m/min |
| Gewicht | 710 | kg |
5010933
Steuerung: konventionell
