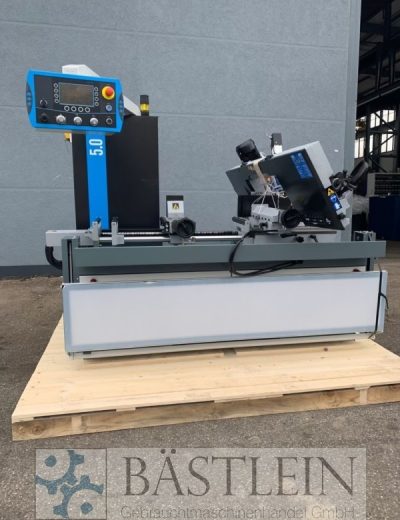

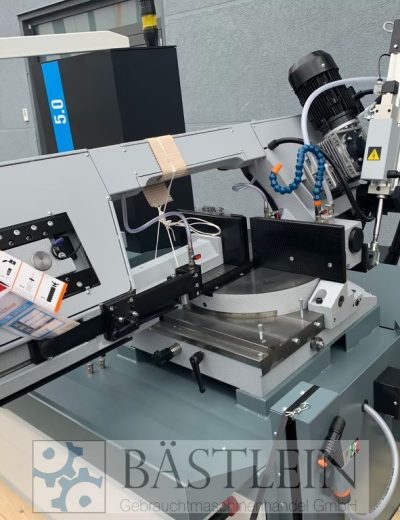

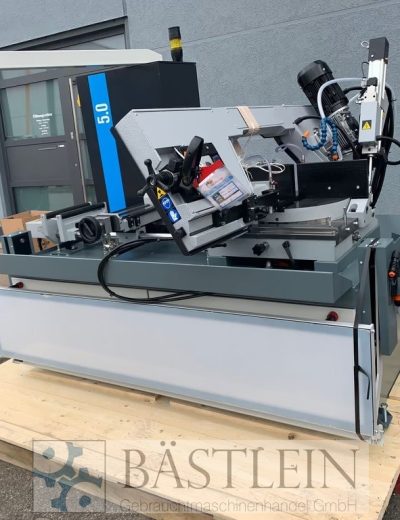

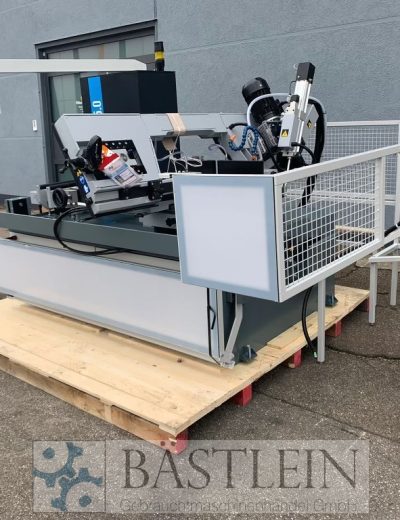

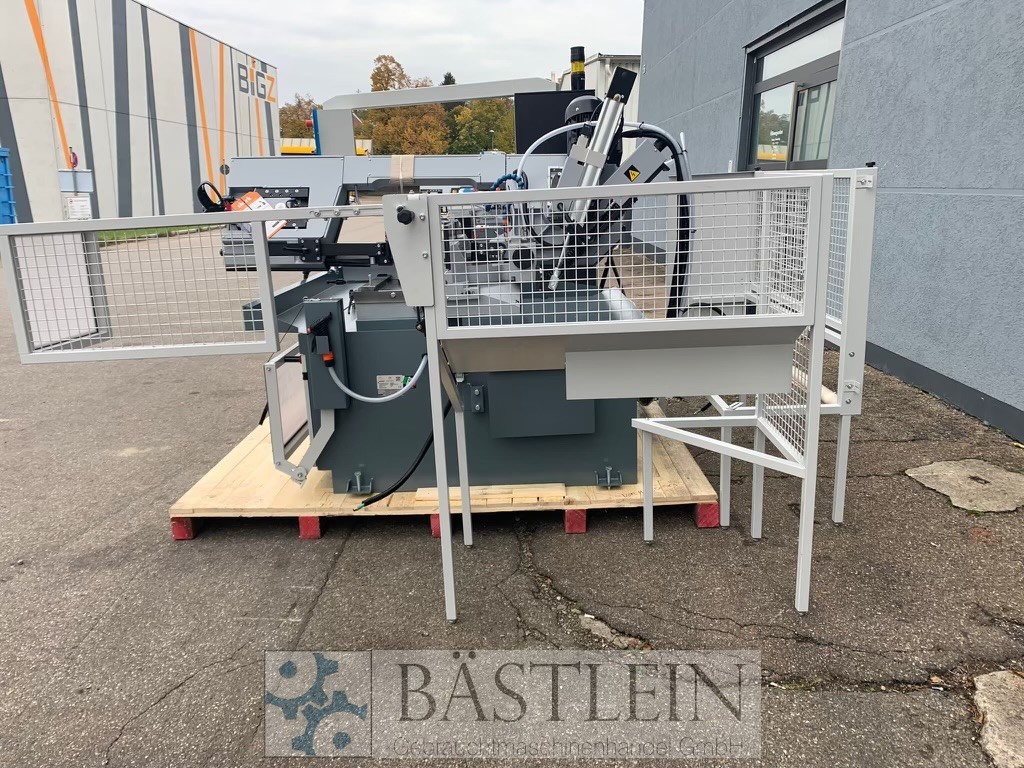

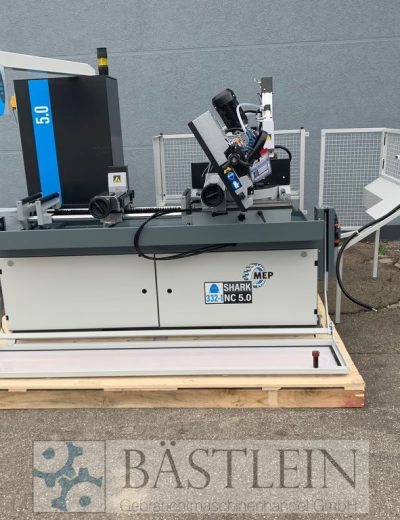

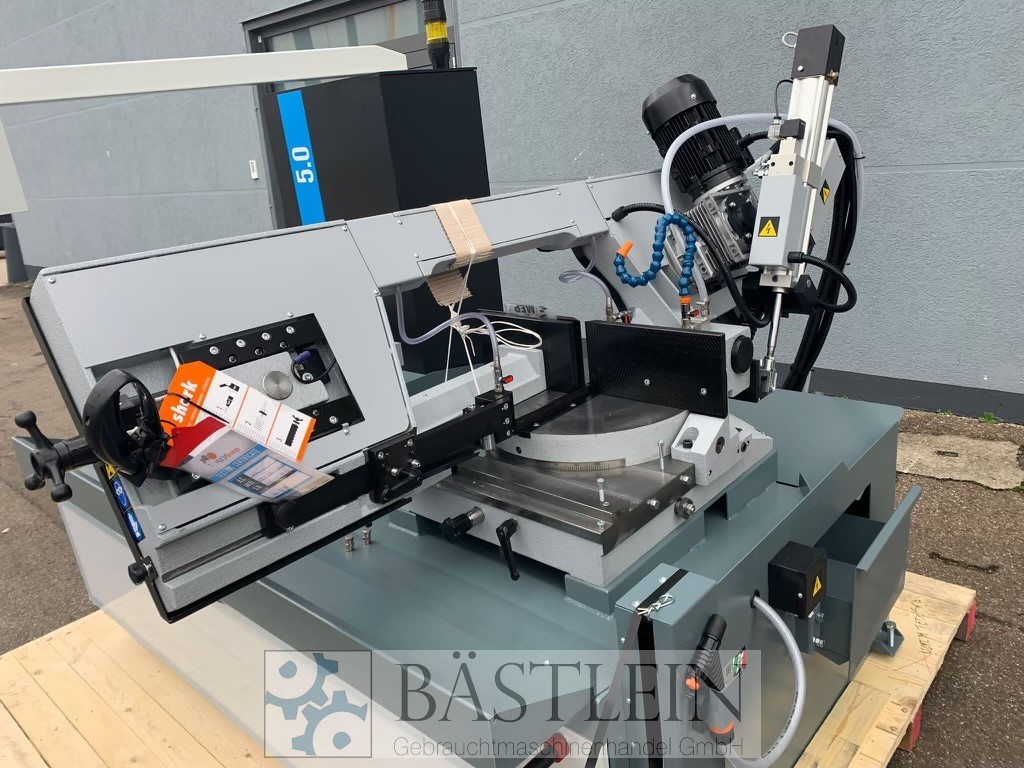

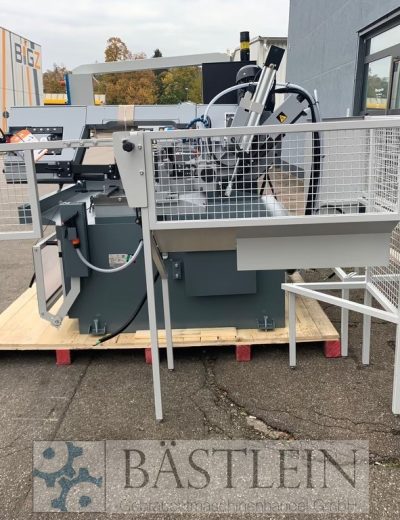

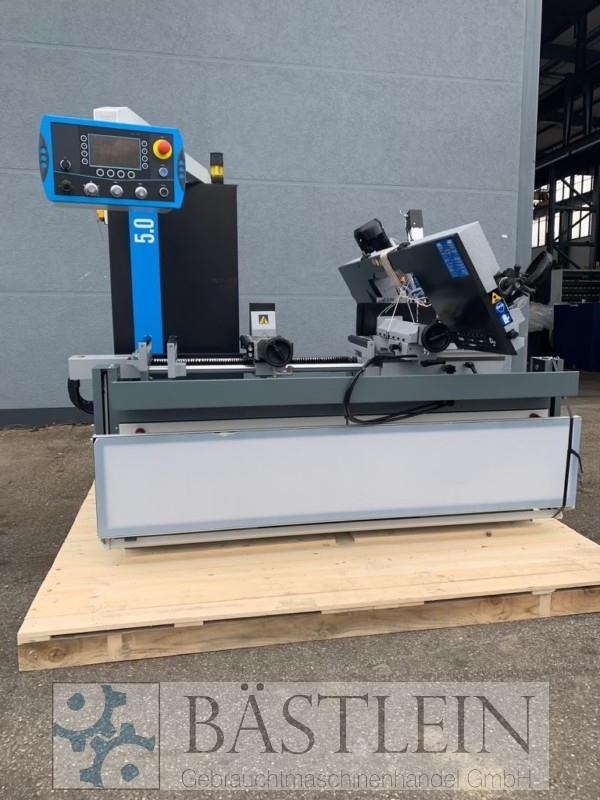

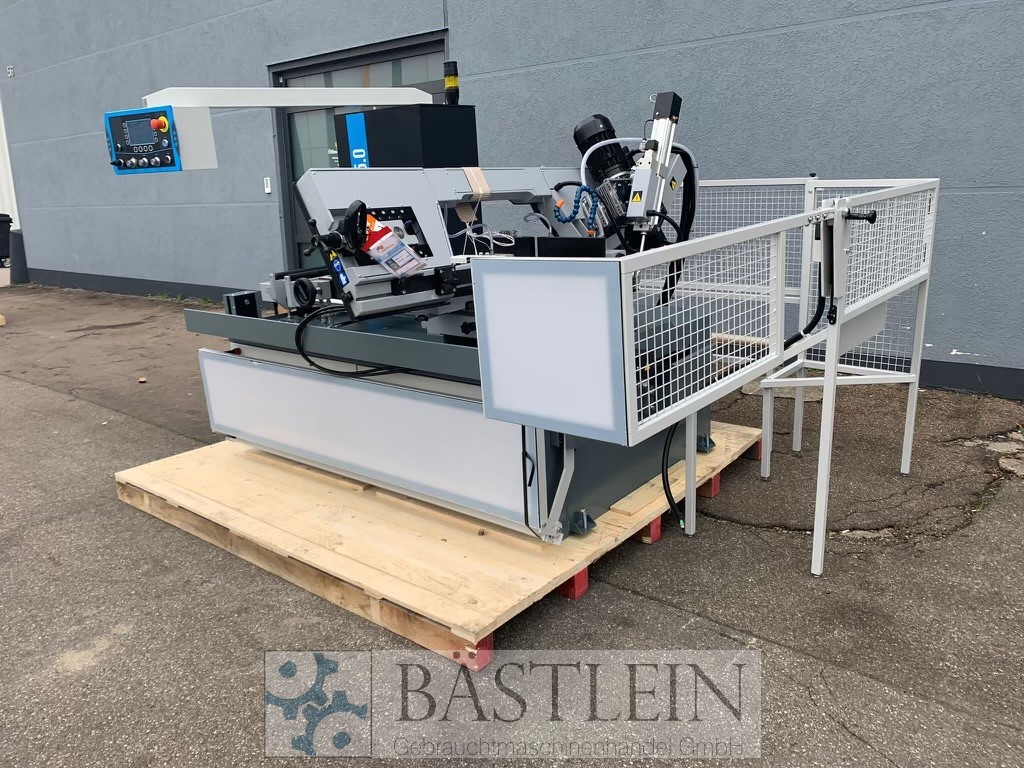

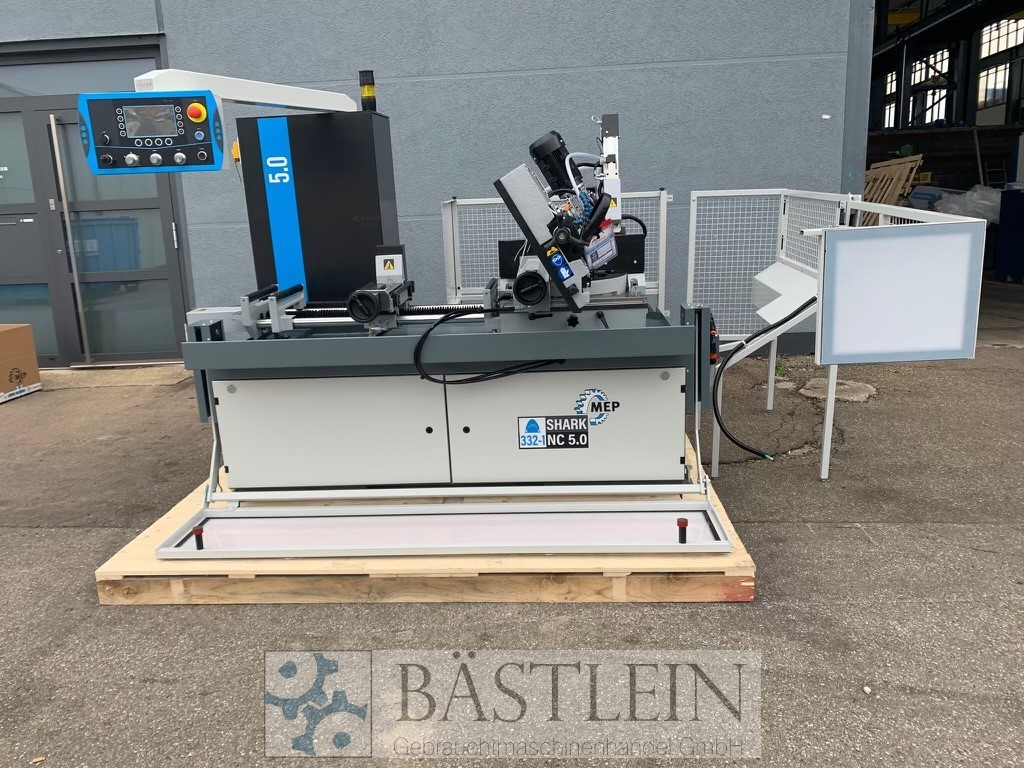

Elektrohydraulischer Bandsägevollautomat mit Multi-Mikro-Prozessoren und
zusätzlich halbautomatischer, halbautomatisch-dynamischer und manueller
Funktion.
– Automatikzyklus (Schnitte von 0° bis 60° link). CNC-Automat mit zwei
gesteuerten Achsen, die es ermöglichen, bei der gleichen Materialstärke 1000
verschiedene Schnittprogramme, jedes mit anderer Schnittlänge und Stückzahl, zu
programmieren.
– Halbautomatisch, halbautomatisch-dynamischer und manueller Zyklus(Schnitte
von 45° rechts bis 60°links)
– Halbautomatisches Dynamiksystem (manuelle Senkung des Sägebandbogens bis zur
gewünschten Position und Zyklusanlauf über den Handtaster.)
– Manueller oder halbautomatisch-dynamischer Zyklus, um Schnitte direkt ohne
Programmierung durchzuführen.
Einige Merkmale:
– Neues Feldbus Kommunikationssystem (Modbus-Protokoll)
– Display mit 20 Zeichen x 4 Zeilen zur Anzeige der technischen Parameter wie:
– Sägebandgeschwindigkeit Anzahl der programmierten und ausgeführten Schnitte
Sägebandstärke Vorschublänge Schnittzeit Amperemeter Bandspannung
Anzeige der (ca. 100) Diagnostikmeldungen und Warnungen, alles in der
jeweiligen Anwendersprache.
– Anzeige und Eintragung der Alarm- und Fehlermeldungen mit der Möglichkeit die
entstandenen Vorfälle anzuzeigen.
– automatische Parametereinstellung über Steuerung, falls ein neuer Driver oder
Inverter montiert wird.
– Elektronischer Inverter für die ständige Regulierung der Banddrehzahl von 15
bis 100 m/min.
– Neues hydraulisches Steuergerät jüngster Generation, höchst leistungsfähig
und mit niederem Energieverbrauch.
– Neue Materialzuführung von 600 mm mit Schrittmotor und Kugelumlaufspindel die
auf entgegengesetzte Kugellager montiert sind.
– Hublauf des Sägebogens direkt vom Schaltpult aus programmierbar, zur
Anpassung an das Schnittmaterial.
– Elektronische Bandspannkontrolle.
– Automatische Überwachung der Schnittbelastung durch ein direkt auf dem
Zylinder montiertes Servoventil.
– Die Kühlmittelwanne (versehen mit 2 Elektropumpen für die Schmierung und
Kühlung des Sägebandes) ist im Untergestell eingebaut.
– Späneschublade (kann durch einen Späneförderer ersetzt werden siehe
Sonderzubehör)
– Vorbereitung für den Einbau des minimalen Schmierungssatzes des Sägebandes
(Optional), nebst der herkömmlichen serienmäßigen Schmierung mit Emulsionsöl.
Späneräumbürste.
– Maschine ist für den Hubwagentransport vorgesehen.
– Bi-Metall-Sägeband für Voll- und Profilmaterial.
| Sägebandabmessungen | 3650 x 27 x 0,9 | mm |
| Geschwindigkeit | 15 - 100 | m/min |
| Schraubstock | 335 | mm |
| Schnittbereich bei 90 Grad: rund | 300 | mm |
| Schnittbereich bei 90 Grad: vierkant | 260 | mm |
| Schnittbereich bei 90 Grad: flach | 330 x 260 | mm |
| Schnittbereich bei 45 Grad: rund | 260 / 200 | mm |
| Schnittbereich bei 45 Grad: vierkant | 250 / 180 | mm |
| Schnittbereich bei 45 Grad: flach | 270 x 200 / 200 x 160 | mm |
| Schnittbereich bei 60 Grad: rund | 180 | mm |
| Schnittbereich bei 60 Grad: vierkant | 170 | mm |
| Schnittbereich bei 60 Grad: flach | 170 x 170 | mm |
| Gesamtleistungsbedarf | 2,2 | kW |
| Gewicht | 1.105 | kg |
| Abmessungen | 2700 x 2300 x 1800 | mm |
5010716
Steuerung: NC
