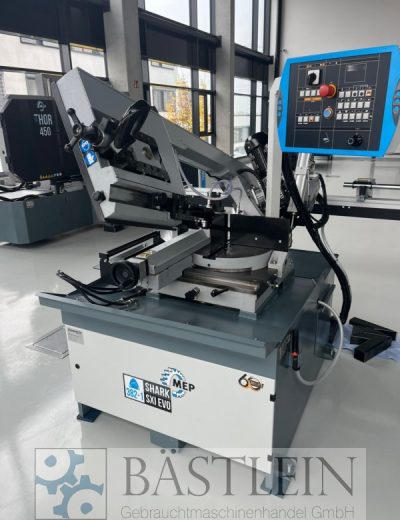

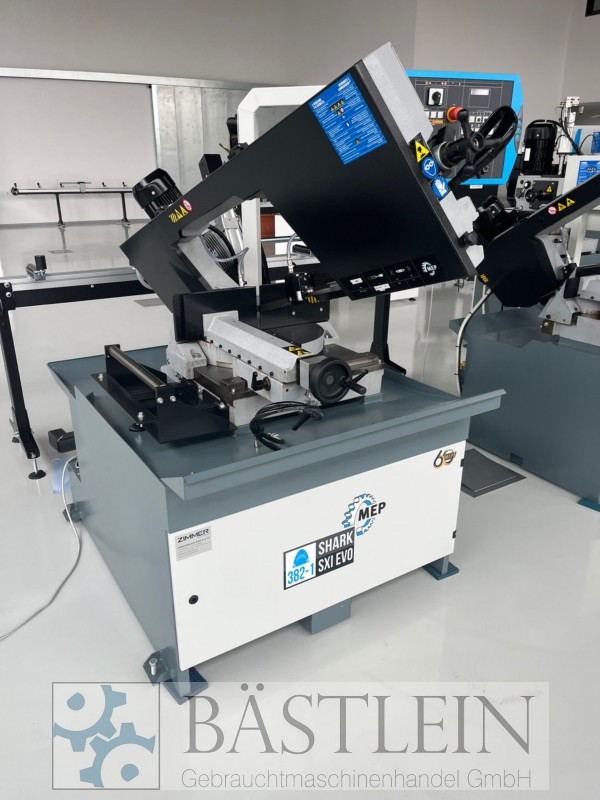

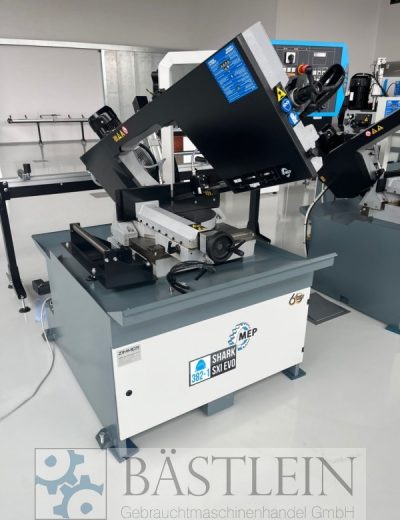

Elektrohydraulische, halbautomatische Bandsäge mit halbautomatisch-dynamischer,
manueller Funktion. Mit MEP-30-Steuerung für Gehrungsschnitte von 45° rechts
bis 60° links. MEP 30 stellt die neueste Generation von Steuerung dar.
Halbautomatische Funktion:
– Schraubstock schließt sich und Motor läuft an
– Sägekopf senkt sich für den Schnitt
– Motor schaltet ab
– Sägekopf hebt sich
– Schraubstock öffnet sich
Halbautomatisches Dynamiksystem:
– Manuelle Senkung des Sägebogens bis zur gewünschten Position
– Zyklusanlauf über den Handtaster
– Obere Position wird automatisch gespeichert
Hauptmerkmale:
– Hydraulikaggregat mit Elektroventil mit hoher Effizienz und hydraulischer
Pumpe mit hohem Druck (200 bar)
– Elektronische Kontrolle der Maschine mit Mikro-Steuerung der neuen Generation
– Elektrische Anlage zentralisiert im Hauptschaltkasten
– Anzeige der Alarme, der Diagnostik und der Funktionen der Maschine (Zeit des
Schnittes, Anzahl der gesägten Stücke, Stromaufnahme des Sägebandmotors,
Position des Sägekopfes, Sägebandgeschwindigkeit, Bandspannung)
– Funktion manuell-halbautomatisch/dynamisch serienmäßig
Einige Eigenschaften:

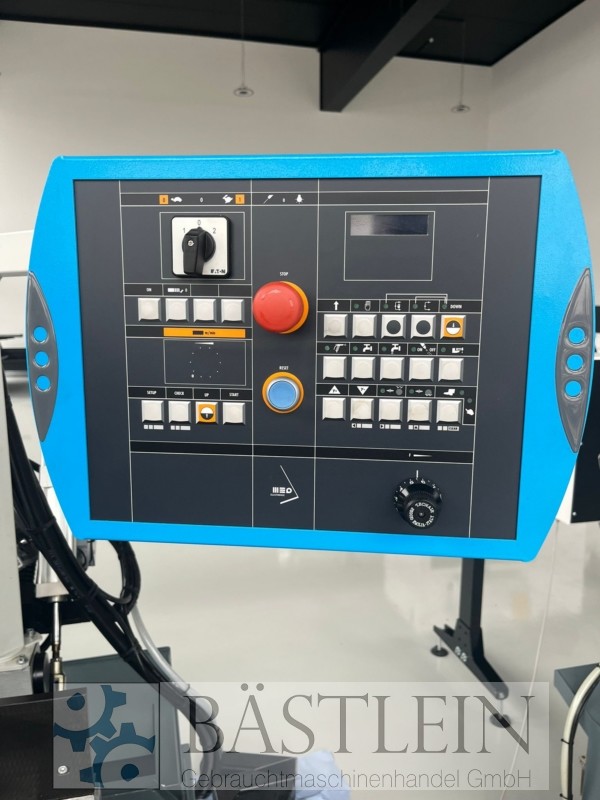

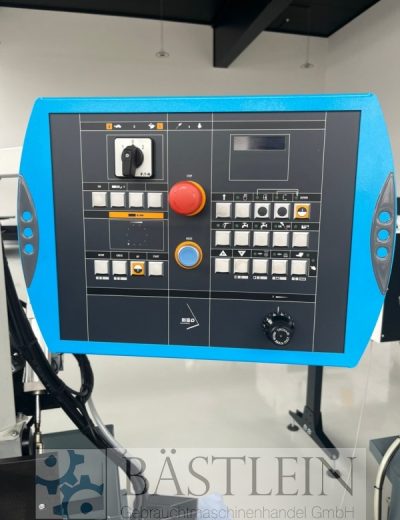

– Bedienteil mit Niederspannung: Membrantastatur aus Polyester mit
thermogeformten, hervorgehobenen Drucktasten und Bestätigungskontrollsignal
– Schaltgriff IP55 des manuellen 24-V-Zyklu.
– Komplettes Programm aller speziellen Schnittzyklen
– Neues hydraulisches Steuergerät mit niedrigem Energieverbrauch. Stand-by-
Betrieb
– Drehteller auf Rollenlager von 420 mm, mit vorgespanntem Drucklager montiert,
mit auswechselbarem Arbeitstisch aus Stahl
– Hublauf des Sägebogens direkt vom Schaltpult aus programmierbar, zur
Anpassung des Schnittmaterials
– Spanneinrichtung seitlich nach links und rechts verschiebbar, mit
Schnellspannschraubstock
– Handbediente Bandspannkontrolle mit Anzeige auf dem Bildschirm mittels
elektronischem Umrechner
| Schnittbereich bei 90 Grad: rund | 300 | mm |
| Schnittbereich bei 90 Grad: vierkant | 250 | mm |
| Schnittbereich bei 90 Grad: flach | 380x250 | mm |
| Schnittbereich bei 45 Grad links: rund | 260 | mm |
| Schnittbereich bei 45 Grad links: vierkant | 250 | mm |
| Schnittbereich bei 45 Grad links: flach | 300x200 | mm |
| Schnittbereich bei 60 Grad links: rund | 180 | mm |
| Schnittbereich bei 60 Grad links: vierkant | 170 | mm |
| Schnittbereich bei 60 Grad links: flach | 200x170 | mm |
| Schnittbereich bei 45 Grad rechts: rund | 240 | mm |
| Schnittbereich bei 45 Grad rechts: vierkant | 210 | mm |
| Schnittbereich bei 45 Grad rechts: flach | 280x160 | mm |
| Sägebandabmessungen | 3770x27x0,9 | mm |
| Schraubstocköffnung | 385 | mm |
| Geschwindigkeit | 40/80 | m/min |
| Gesamtleistung | 1,5/1,8 | kW |
| Gewicht | 695 | kg |
5010818
Steuerung: Sonstige
Metallbearbeitungsmaschinen, Sägen, Bandsäge
