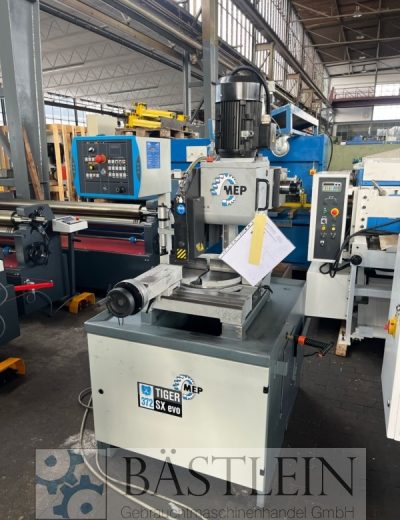

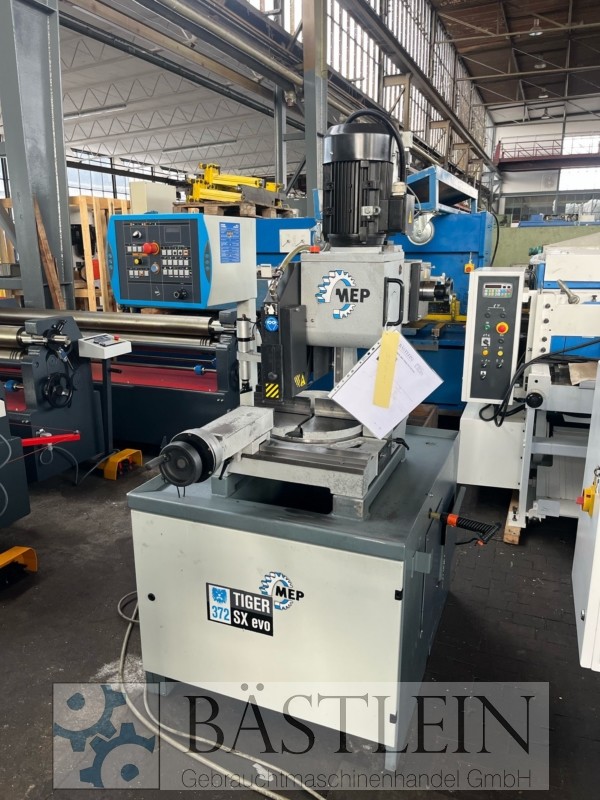

Elektropneumatische – Halbautomatische Vertikalkreissäge mit Mikro-
Prozessorsteuerung für Gehrungsschnitte von 60° links bis 45° rechts.
Grundausstattung:
– Sägekopf gleitet auf Kugelumlauf-Linear-Doppelführungen
– Dreistufiges Getriebe
– stufenlose Geschwindigkeiten 15-150 U/min
– Schraubstocköffnung 190 mm
– Hublauf des Sägekopfes direkt vom Schaltpult aus programmierbar, zur
Anpassung an das Schnittmaterial
– Pneumatischer Vertikalschraubstock
– Sägeblatt HSS DMO 5 Æ 370x32x3 für Voll -und Profilmaterial
– Schraubstock mit Gegenspannvorrichtung zur doppelten Werkstückspannung
– Untergestell mit entnehmbarer Kühlmittelwanne
– Späneräumbürste
– Längenanschlag für Schnitte gleicher Länge
– Materialauflagearm, gleichzeitig Anschlußmöglichkeit für Rollenbahn /
Ladeseite
– Die Maschine ist für den Hubwagentransport vorgesehen
– inkl. Werkzeug und Bedienungsanleitung
Elektrische Ausrüstung:
– Schalttafel
– gekennzeichnete Kabelverbindungen
– Kontrolleuchte für Betriebsbereitschaft
– Sicherheitshauptschalter

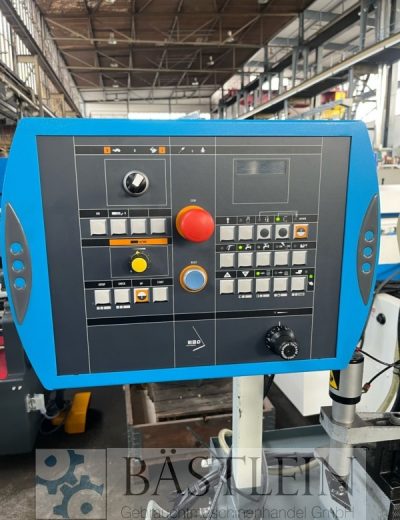

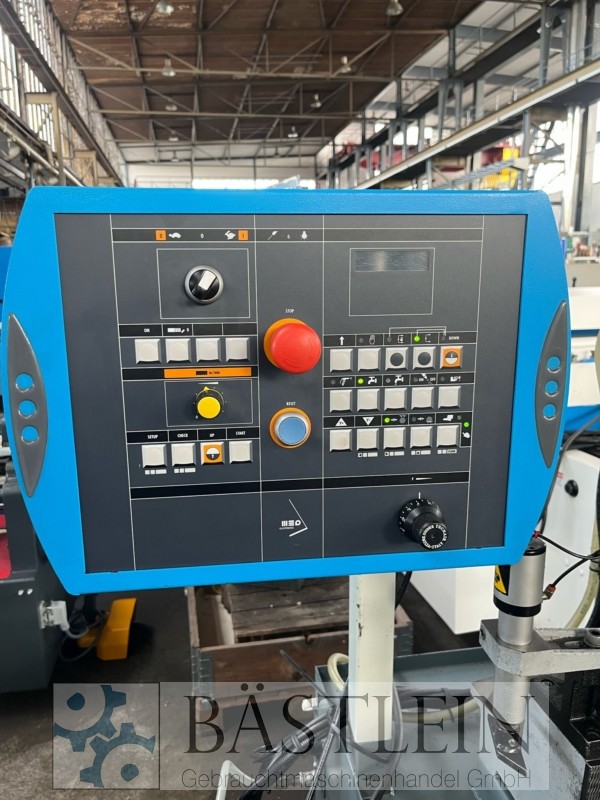

– LED-Check Anzeige am Schaltpult zur Kontrolle der Maschinenfunktionen
– Not-Aus-Taster
– Geschwindigkeitsumschalter
– Thermomagnetschutz
– Unterspannungsauslöser
– Schalterhandgriff Schutzart IP 55
– Niederspannungsanlage 24 Volt
– Elektrische Kühlmitteleinrichtung zur Schmierung und Kühlung des Sägeblattes
(Anbau einer Mikro-Sprüheinrichtung möglich)

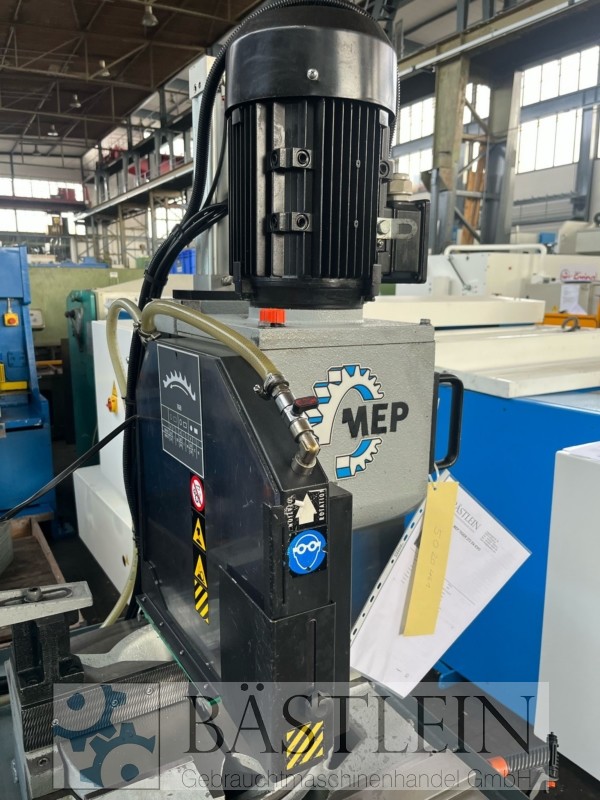

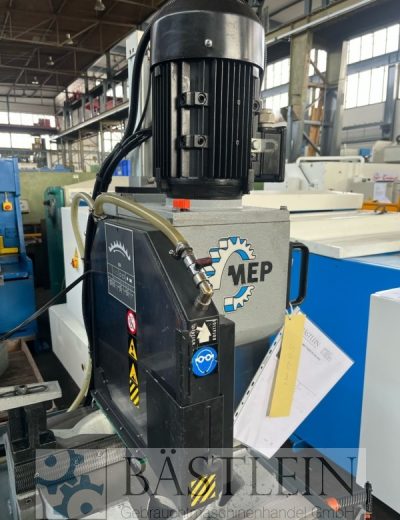

– Motor 5,5 kW – 400 Volt
| Sägeblattdurchmesser | 370x32x3 | mm |
| 4 Geschwindigkeiten | 15-150 | U/min |
| Schraubstock | 190 | mm |
| Schnittbereich bei 90 Grad: rund | 120 | mm |
| Schnittbereich bei 90 Grad: vierkant | 110 | mm |
| Schnittbereich bei 90 Grad: flach | 180x100 | mm |
| Schnittbereich bei 60 Grad links: rund | 115 | mm |
| Schnittbereich bei 60 Grad links: vierkant | 90 | mm |
| Schnittbereich bei 60 Grad links: flach | 90x90 | mm |
| Schnittbereich bei 45 Grad links: rund | 115 | mm |
| Schnittbereich bei 45 Grad links: vierkant | 100 | mm |
| Schnittbereich bei 45 Grad links: flach | 120x100 | mm |
| Schnittbereich bei 45 Grad rechts: rund | 115 | mm |
| Schnittbereich bei 45 Grad rechts: vierkant | 100 | mm |
| Schnittbereich bei 45 Grad rechts: flach | 120x100 | mm |
| Gesamtleistungsbedarf | 5,5 | kW |
| Gewicht | 615 | kg |
| Maschinenabmessungen | 1400x1400x2000 | mm |
5020461
Steuerung: Sonstige
Metallbearbeitungsmaschinen, Sägen, Kaltkreissäge
