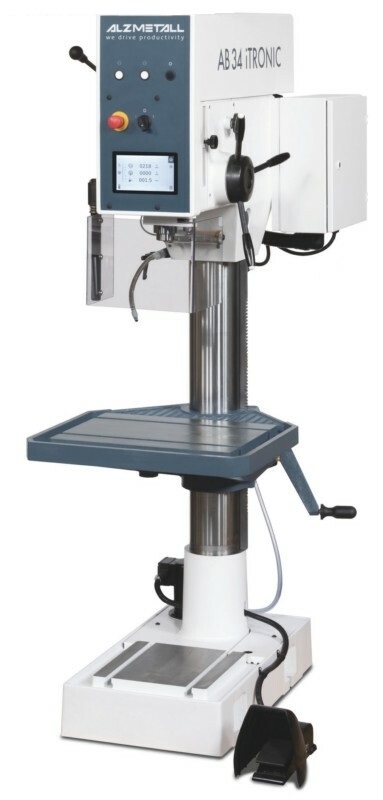

Serienmäßige Ausrüstung:
7″ TFT – LCD-Display mit Touch-Funktion: Manuelle Eingabe Spindeldrehzahl-
Sollwert, Drehzahlanzeige-Istwert, Integrierte Bohrtiefenanzeige mit Touch-
Nullpunktübernahme, Virtuelle Bohrtiefen-Skala im Display, Maschinen-
Zustandsanzeigen und Warnhinweise im Display, Serviceinformationen, Wählbare
Bedienersprache: DE/EN/FR/ES/IT/NL/RU
– Gewindeschneideinrichtung, für das Gewindeschneiden mit Anschlag, max. 6
Gewinde/min (Gewindeschneidleistung spindeldrehzahlabhängig), Gewindetiefe
einstellbar über Tiefenanschlag und im TFT – LCD-Display (4 Werkzeuge)
– Drehzahleinstellung stufenlos, mittels Verstellhebel
– Spindelschutz mit elektrischer Absicherung
– Drei separate Taster für Rechtslauf – Linkslauf – Stopp
– Pilzdrucktaster (verrastend) für NOT-HALT
– Hauptschalter, abschließbar
– Rechts- und Linkslauf durch Schützsteuerung
– Steuerspannung 24 Volt
– Schutzart IP 54
– Lackierung: DD-Strukturlack Signalweiß RAL 9003, PANTONE 7545c, schwarz
– Elektromagnetische Vorschubkupplung mit Überlastsicherung und elektrischer
Komfort-Griffkreuzschaltung
– Maschinenöl Erstfüllung: Ölflasche, lose Mitlieferung
Die Ausführung „Autodigit“ beinhaltet die Grundmaschine in Kombination mit der
Option 37.3:
AUTODIGIT Automatische Bohrtiefensteuerung mit: Bohrtiefenprogramm,
Spanunterbrechung, Freischneideeinrichtung, programmierbar im TFT-LCD-Display,
Speicher für 4 definierbare Werkzeuge (inkl. Drehzahl und Nullpunkt)
Sonderausstattung:
Pos. 24
Kühlmitteleinrichtung A, bestehend aus: Kühlmittelgrundplatte mit bearbeiteter
Werkstückauflagefläche 320×320 mm und 2 T-Nuten, Pumpe mit Motorschutzschalter,
kompletter Armatur, Rückschlagventil, Schaltfunktionen für Kühlmittelversorgung
| Bohrleistung in Stahl St 60 | 34 | mm |
| Bohrleistung in Guss GG 20 | 40 | mm |
| Bohrvermögen in St 60 | 40 | mm |
| Gewindeschneiden in ST 60 | M 24 | |
| Gewindeschneiden in GG 20 | M 30 | |
| Kurzspindel | MK 4 | |
| Spindeldrehzahl | 100-1.800 | U/min. |
| Ausladung | 300 | mm |
| Maschinentisch - nutzbare Auflage | 615x430 | mm |
| T-Nuten Anzahl - Breite - Abstand | 2 x 14 x 224 | mm |
| Abstand Spindel-Maschinentisch min./max. | 138/688 | mm |
| Säulendurchmesser | 145 | mm |
| Spindelhub | 160 | mm |
| Vorschübe | 0,1-0,2-0,3-0,4 | mm/U |
| Gesamtleistungsbedarf | 1,4/2,2 | kW |
| Maschinenhöhe | 1865 | mm |
| Gewicht | 470 | kg |
2010551
Steuerung: Sonstige
