Serienmäßige Ausrüstung:

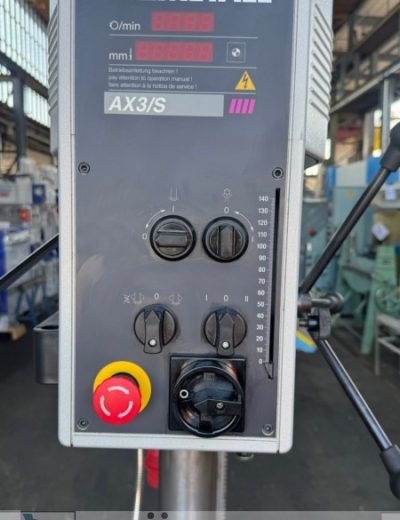

– Hauptschalter mit Motorschutzschalter abschließbar
– Pilzdrucktaster (verrastend) für NOT-AUS

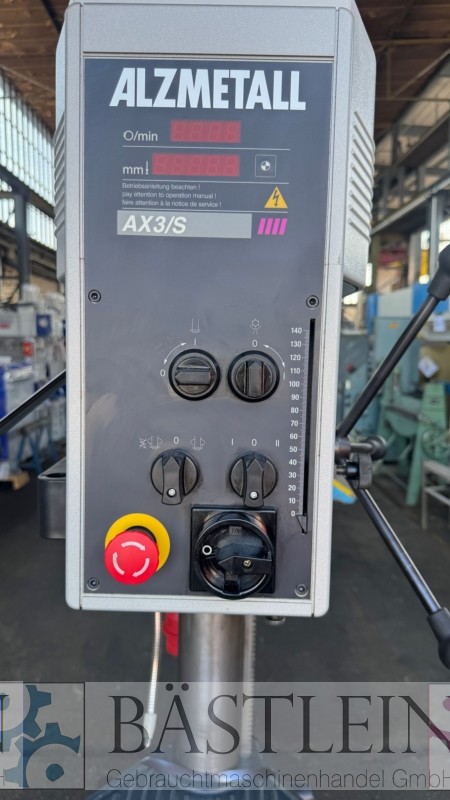

– Drehzahlverstellung stufenlos/ Drehzahlanzeige digital
– Spindelschutz mit elektrischer Absicherung
– Lackierung: DD-Strukturlack Signalweiss RAL 9003, PANTONE 7545c, schwarz
Sonderausstattung:
Pos. 12
LED-Maschinenleuchte, mit radial einstellbarem Lichtstrahl, Anschlussleistung
230 V, Schutzart IP 65
Pos. 20.1
Gewindeschneideinrichtung mit Fußschalter, für das Gewindeschneiden mit
Anschlag, max. 12 Gewinde/min (Gewindeschneidleistung spindeldrehzahlabhängig)
Achtung: Spindelhub reduziert sich um 15 mm
Pos. 25

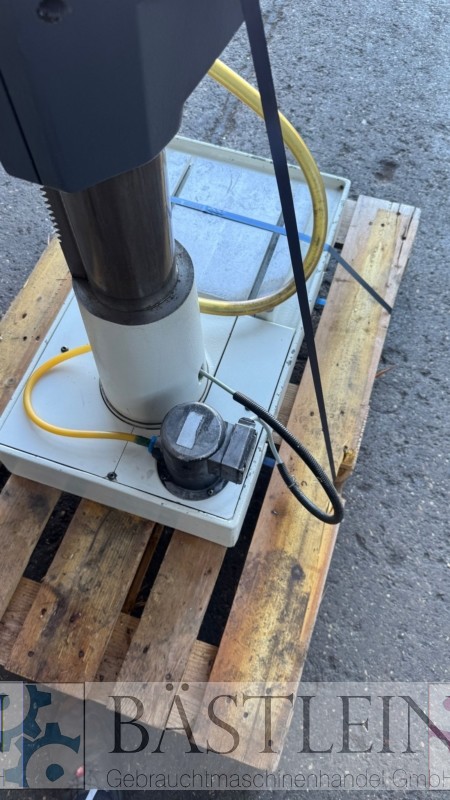

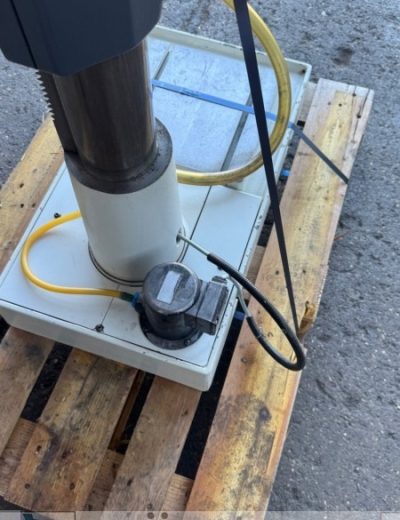

Kühlmittelanlage B, bestehend aus: separatem Behälter (33 l), Pumpe mit
Motorschutzschalter, kompletter Armatur, Rückschlagventil
Pos. 37.1
Digitale Bohrtiefenanzeige, 0-Punktfestlegung (Bohrbeginn), 5-stellige LED-
Anzeige, Zeichenhöhe 13 mm
| Bohrleistung in Stahl St 60 | 32 | mm |
| Bohrleistung in Guss GG 20 | 38 | mm |
| Bohrvermögen in St 60 | 40 | mm |
| Gewindeschneiden in ST 60 | M 24 | |
| Gewindeschneiden in GG 20 | M 30 | |
| Kurzspindel | MK 3 | |
| Spindelhub | 120 | mm |
| Ausladung | 293 | mm |
| Säulendurchmesser | 115 | mm |

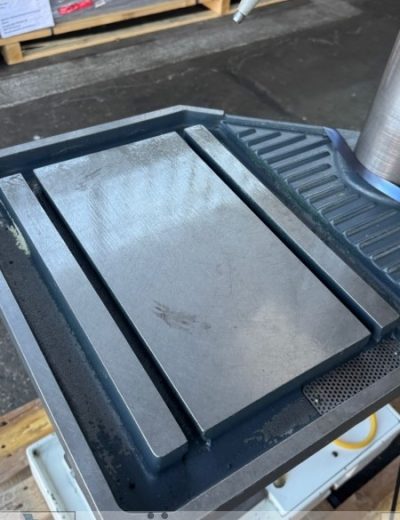

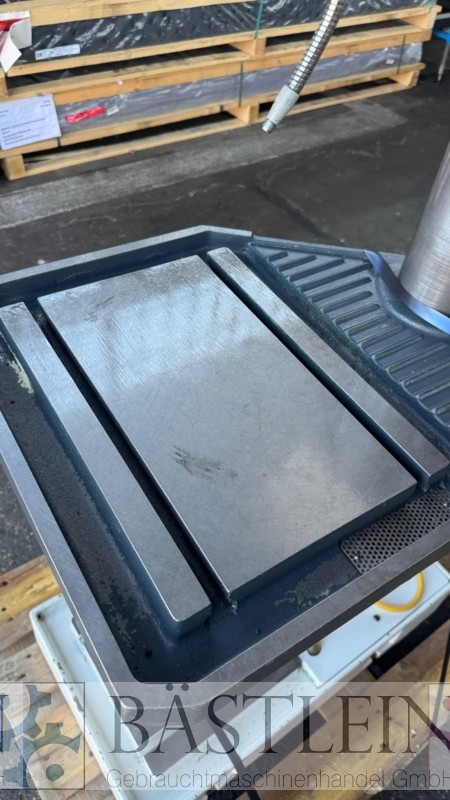

| Maschinentisch - nutzbare Auflage | 515 x 360 | mm |
| T-Nuten Anzahl - Breite - Abstand | 2 x 14 x 224 | mm |
| Abstand Spindel-Tisch min./max. | 117 / 701 | mm |
| Vorschub | von Hand | |
| Spindeldrehzahlen - stufenlos | 160 - 2250 | U/min |
| Gesamtleistungsbedarf | 1,45/1,9 | kW |
| Maschinengewicht ca. | 260 | kg |

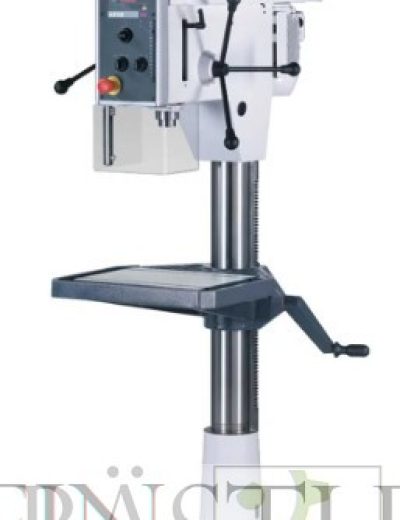

2010707
Steuerung: konventionell
