Zubehör/Ausstattung:

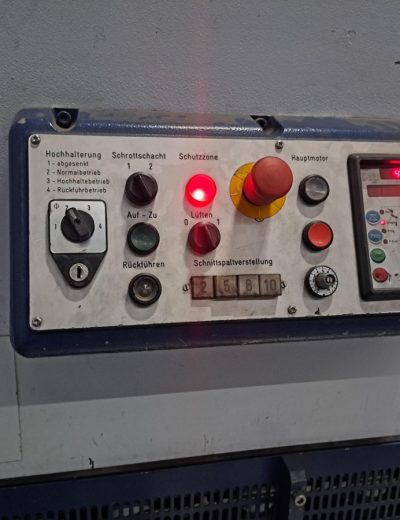

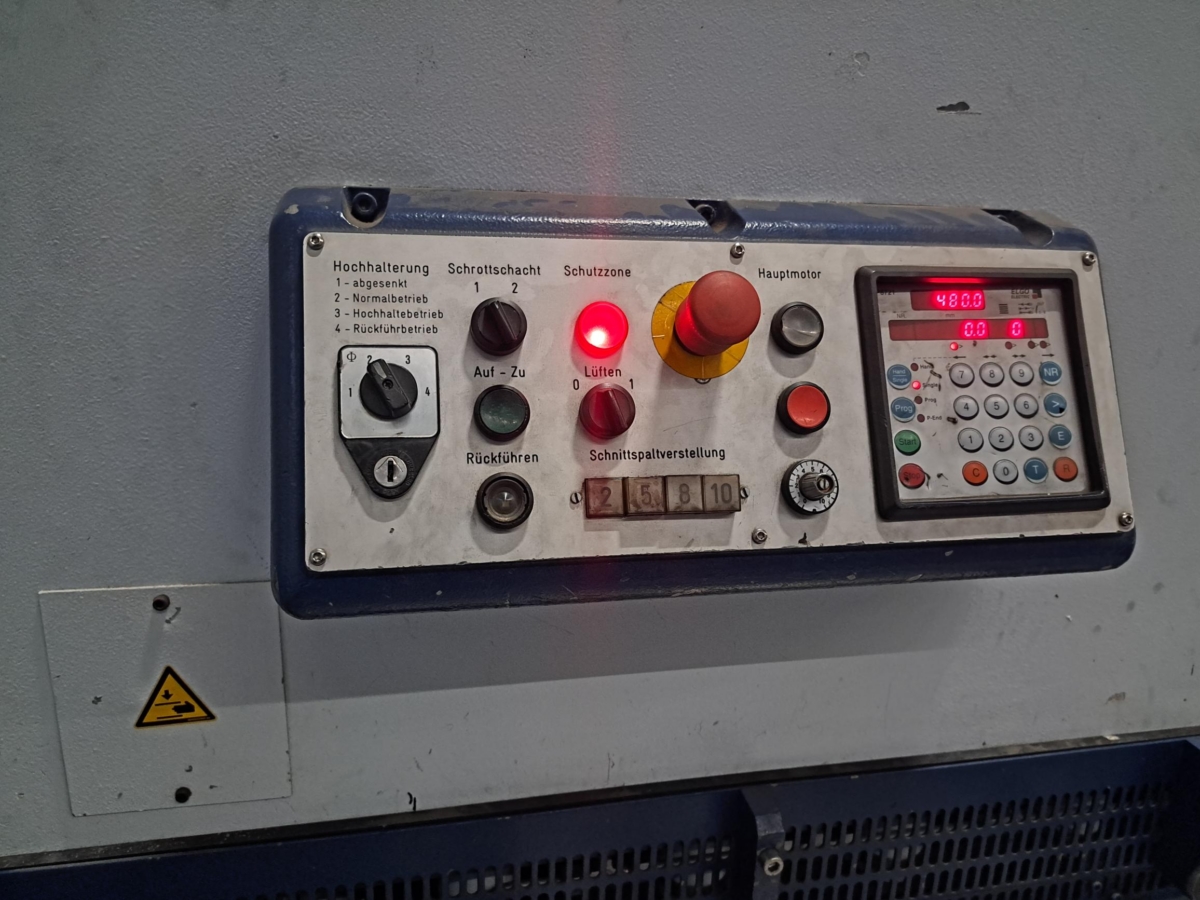

Elektronische Positioniersteuerung
– ELGO P8724
Parallelanschlag elektromotorisch betätigt mit Kugelgewindespindel.
– Einstellbereich von 10-1000 mm. Über 1000 mm ist der Anschlag automatisch
aufklappbar. Verstellgeschwindigkeit max. 240 mm/sec.
Schnittspaltverstellung
– automatisch durch Drucktastervorwahl nach Blechdicke
Schnittlinienbeleuchtung und -markierung

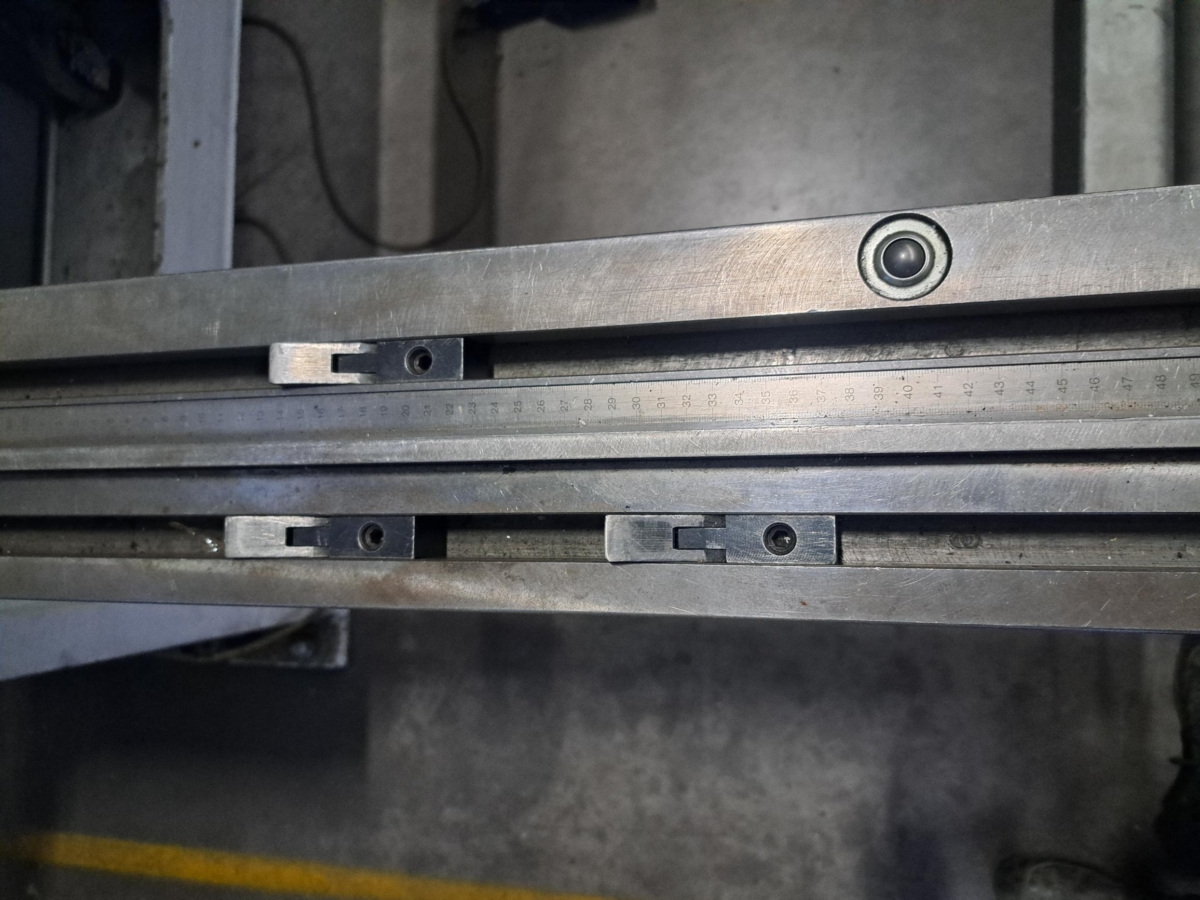

1 Seitenanschlag
– 1500 mm lang für rechtwinklige Schnitt mit 2 T-Nuten, Maßstab und Kugelrollen
4 Auflagekonsolen
– 1500 mm lang mit T-Nut, Maßstab und Kugelrollen
16 Kugelrollen eingebaut im Tisch
Schutzgitter hinten links und rechts
Lichtschrankensicherung zwischen den Schutzgittern
1 schwenkbare Anschlagknagge
Handschutz Sonderausführung
– mit 1 aufklappbaren Bucht ca. 1000 mm zum Einlegen und Entnehmen von kleinen
Abschnitten

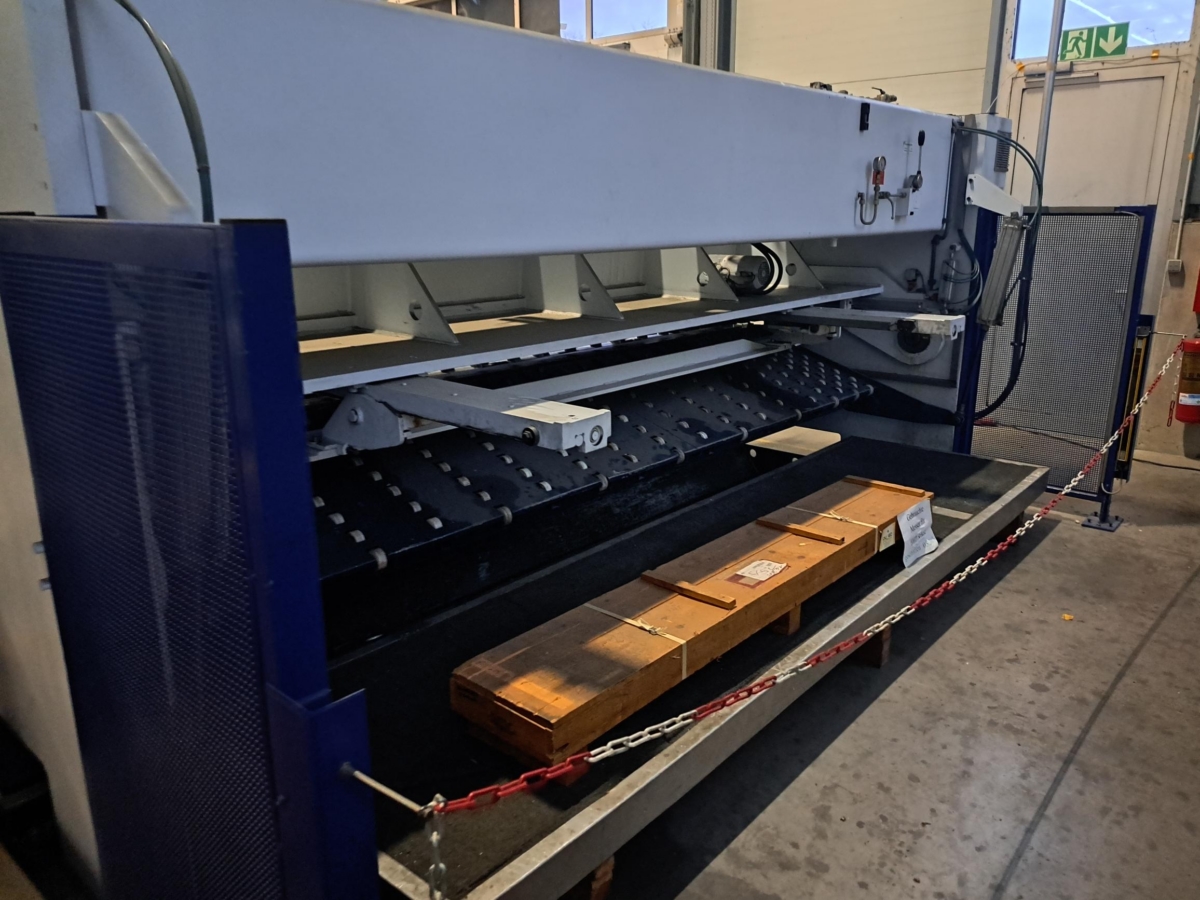

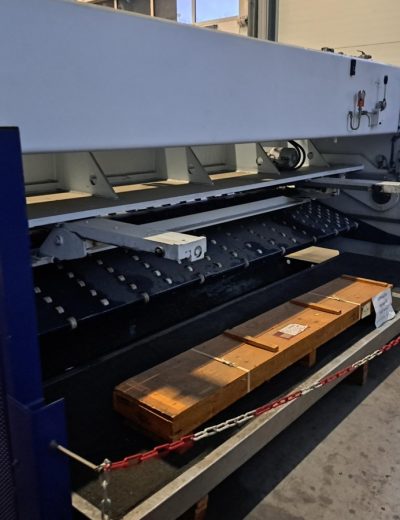

Rollenbahn-Hochhalterung
– pneumatisch betätigt umd Bleche ohne Durchhang maßgenau schneiden und
Schrott aussortieren zu können.
Blechrückführung für Bleche
– Die Rollenbahn-Hochhalterung ist so gesteuert, dass diese erst abkippt, wenn
der Schnitt erfolgt ist. Zusätzlich mit Schaltstellung „ohne abzukippen“ für
Rücktransport der Abschnitte auf den Maschinentisch durch den Parallelanschlag
-Ersatzmesser
| Blechbreite | 4050 | mm |
| Blechstärke | 10 | mm |
| Ständerausladung | 100 | mm |
| Tischhöhe | 900 | mm |
| Anzahl der Niederhalter | 21 | Stück |
| Schnittwinkel | 2 | ° |
| Gesamtleistungsbedarf | 22 | kW |
| Maschinengewicht ca. | 17.100 | kg |
| Raumbedarf ca. | m |
4011280
Steuerung: NC

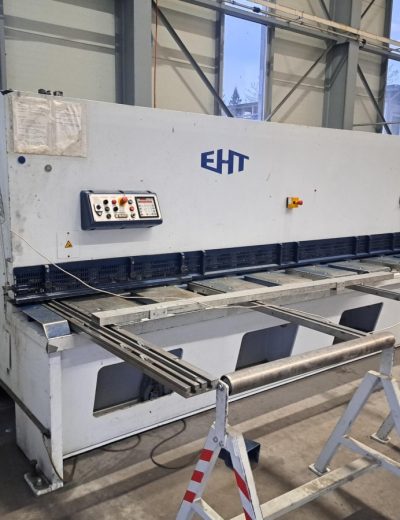

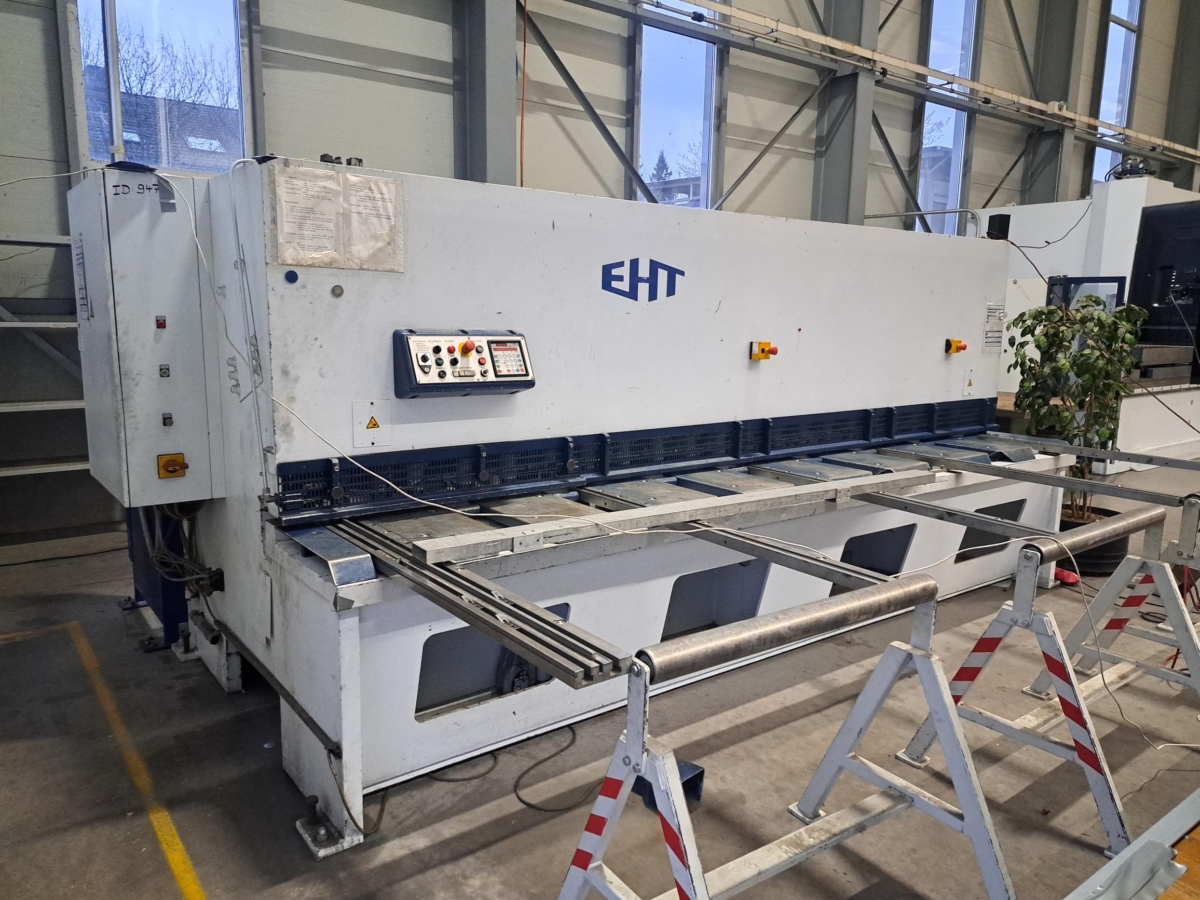

Metallbearbeitungsmaschinen, Blechbearbeitung / Scheren / Biegen / Richten, Tafelschere – hydraulisch
