Ausstattung/Zubehör:
– integrierter CNC-Steuerung
– Bettführungen und Planschlittenführungen sind
induktiv gehärtet und als Flachführungen ausgeführt
– Stufenlos regelbarer AC-Hauptspindelantrieb
– konstante Schnittgeschwindigkeits-Programmierung
– Kaltlichtleuchte in der Maschine integriert
– Leistungs-Messgerät für den Hauptspindel-Antrieb (Amperemeter)
– Bediengeräte für Automatik- und Handbetrieb sowie CNC Programmierteil und Bedienpult
– Reitstock mit hydr. betätigter Reitstockpinole MK 4
– Pinolendruck stufenlos regelbar
– Bestätigung der Reitstockpinole über Tippschalter, programmierbar über M-Funktion
– Hochdynamische Drehstrom-Servomotoren für die X- und Z-Achse
– Spielfreie, vorgespannte Präzisionsgewindetriebe für die X- und Z-Achse
– Automatische Zentralschmierung mit elektrischer Überwachung für Bett- und
Planschlitten sowie Kugelgewindetriebe
– Kühlmittelanlage komplett mit Tank, Pumpe, leitungen und Mundstück

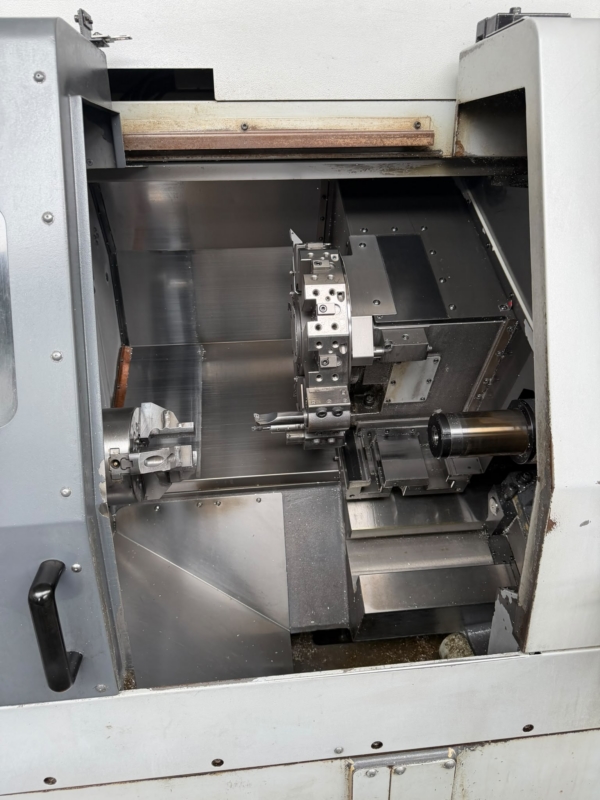

– elektrischer 12-fach Scheibenrevolver „System MORI SEIKI“ mit automatischer
Richtungslogik, direkte Kühlmittelzuführung durch die Revolverscheibe
– Hydraulikaggregat, fest in der Maschine montiert mit Funktionen für das
Kraftspannfutter
– Voll-Kapselung des Arbeitsraums

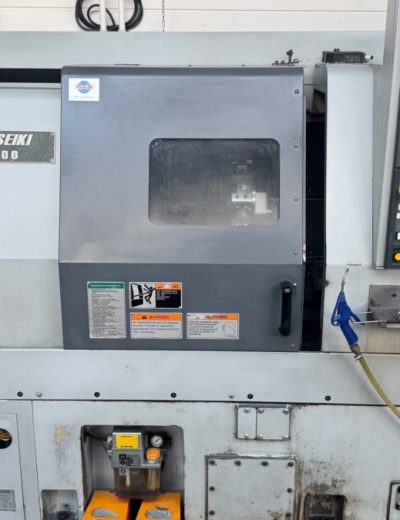

– Vordere Schiebetüre mit großem Sichtfenster
– elektrischer Anschluss für den Späneförderer vorbereitet
– vollständige elektrische Ausrüstung entsprechend VDE 0113
– Datenschnittstelle V.24/RS-232-C
– Schaltschrank an der Maschine angebaut
– freistehender Trafo 400 V/200 V

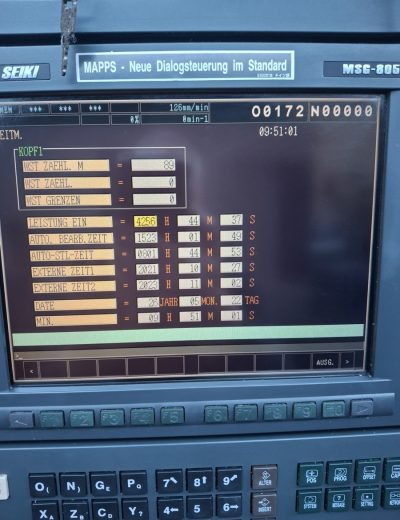

Betriebsstunden: 4.256 h
| Drehdurchmesser | 176 | mm |
| Drehlänge | 570 | mm |
| Umlaufdurchmesser | 510 | mm |
| Bearbeitungsdurchmesser | 420 | mm |
| Verfahrweg - z | 570 | mm |
| Verfahrweg - x | 245 | mm |
| Spindelbohrung | 43 | mm |
| Pinolendurchmesser | 85 | mm |
| Pinolenhub | 120 | mm |
| Spindeldrehzahl | 60-6.000 | U/min. |
| Eilgang in X-und Z-Richtung | 24 | m/min |
| Steuerung | MSG-805 V | |
| Gesamtleistungsbedarf | 5,5 | kW |
| Maschinengewicht ca. | 3.400 | kg |
| Raumbedarf ca. | 2000x1700x1800 | mm |
3020279

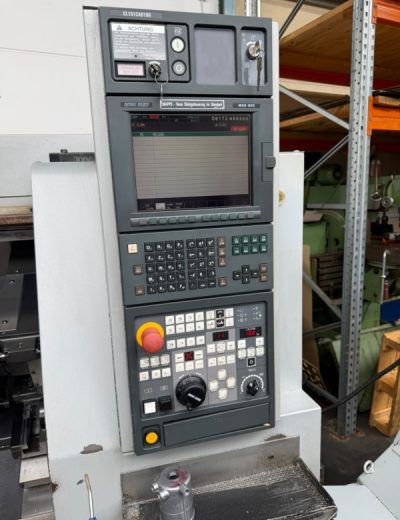

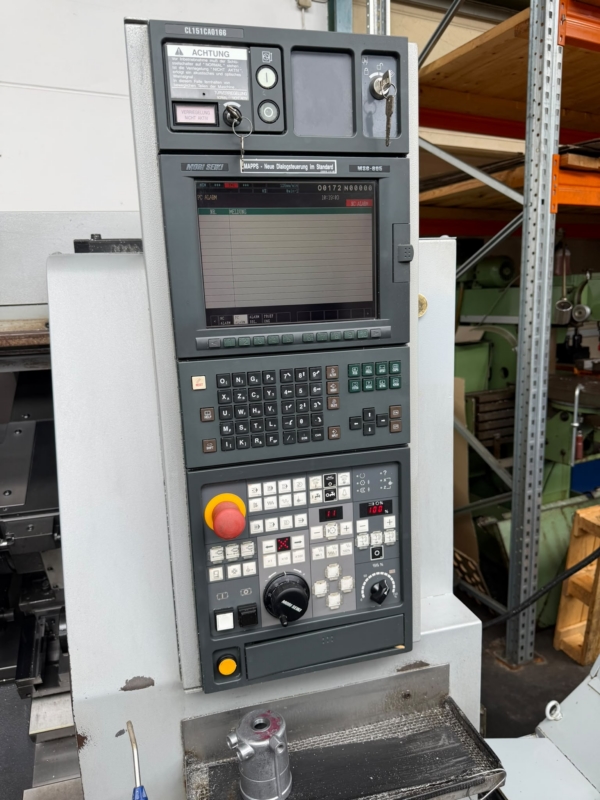

Steuerung: CNC MSG-805 V
