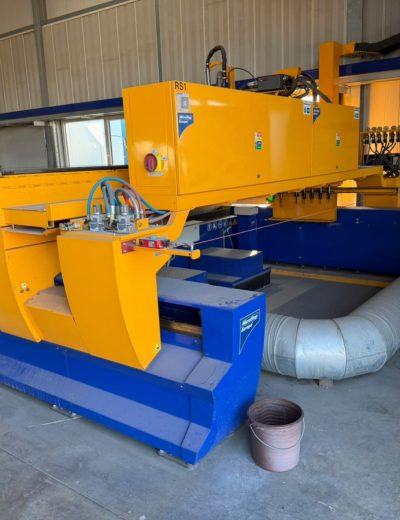

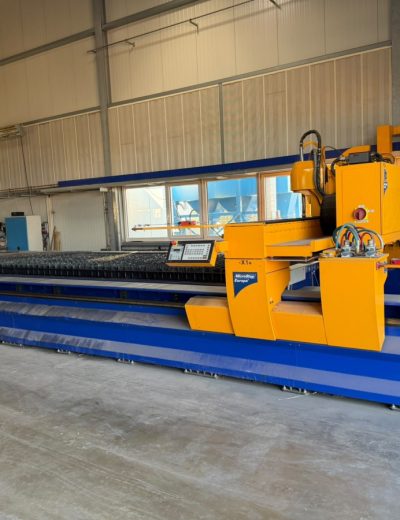

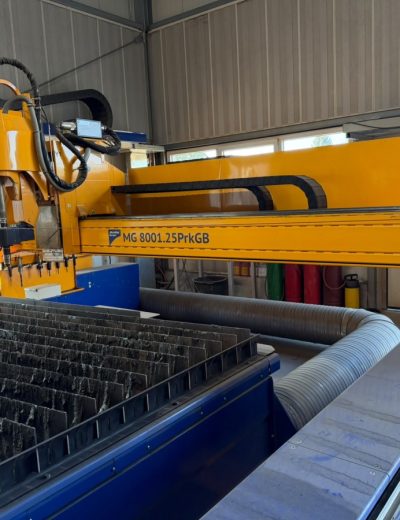

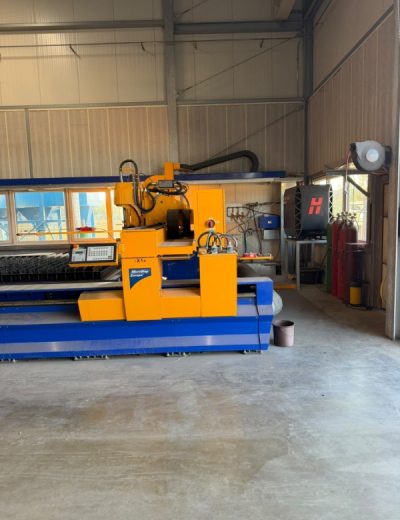

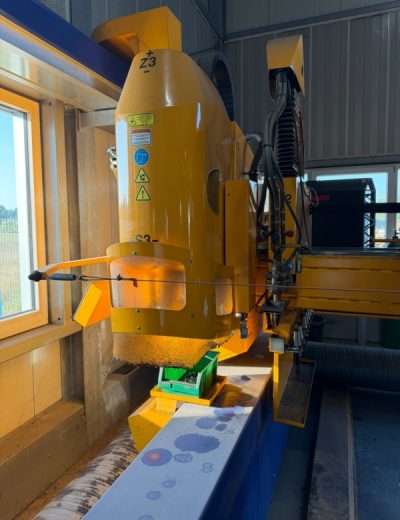

MicroStep CNC-Schneidsystem der MG Baureihe mit folgenden Ausstattungsmerkmalen:
– Hypertherm® Plasmastromquelle XPR170 mit automatischer OptiMix-Konsole

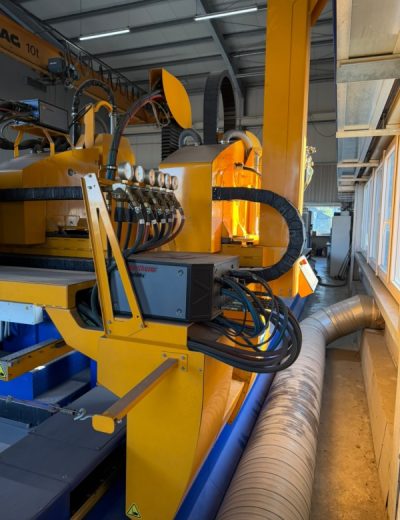

– Plasmarotator zur Schweißnahtvorbereitung
– Autogenbrenner vollautomatisch

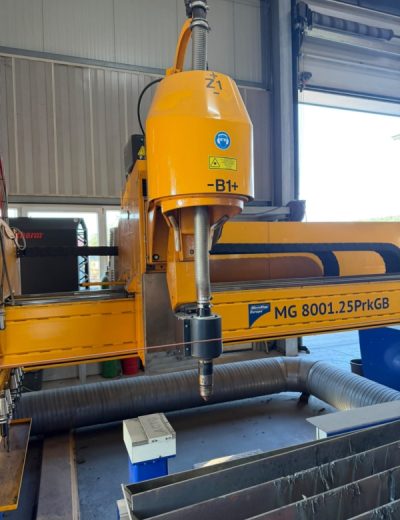

– Vollautomatische Bohrspindel MG-40-P26 mit 26,8 kW
– beidseitig angetriebenes und versteiftes Stahlportal
für ein klares uns präzises Schnittbild
– AC-Servomotoren von Panasonic für hohe Antriebsleistungen und beste Dynamik
– langlebige und wartungsarme Planetengetriebe
– Bedienerfreundliche Maschinensteuerung
– hohe Zuverlässigkeit und Langlebigkeit auch im Dreischicht-Betrieb

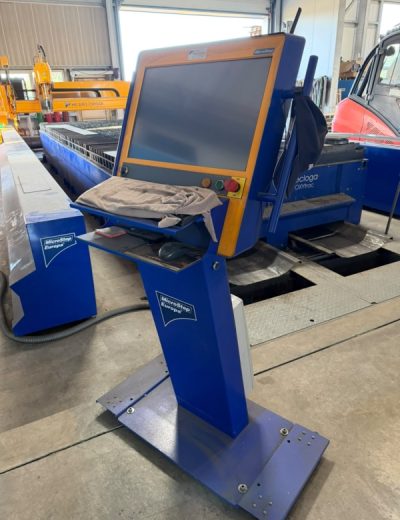

– MicroStep iMSNC® Maschinensteuerung mit MMI-Konsole und 24 Touchscreen
– iMSNC® Modul | Benutzer-Management
– iMSNC® Modul | Expertensystem
– iMSNC® Modul | Automatische Kalibrierung der mechanischen Abtastung
– iMSNC® Modul | Visualisierung der Verschleißteile
– iMSNC® Modul | Assistent zum Laden von CNC-Programmen
– iMSNC® Modul | Verwaltung von Schneidprogrammen (MRP)
– iMSNC® Modul | EcoInfo
– iMSNC® Modul | MachineInfo
– iMSNC® Modul | Assistent für Service- und Wartungseinsätze
– USB 3.0 Anschlussmöglichkeit für Speichermedium
– Fernwartungsmodul MicroStep RemoteDiagnostics®
– Fernwartungszugang durch TeamViewer

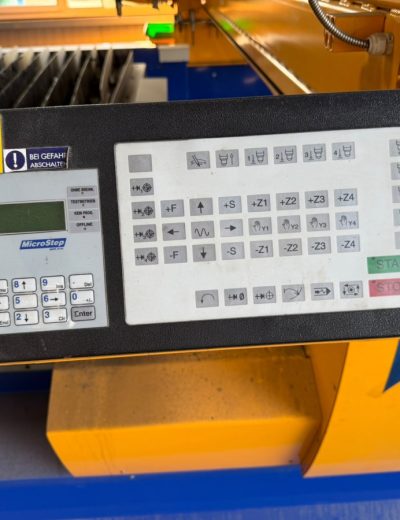

– Zwei LCD-Bedieneinheiten am Portal
– Laserpointer mit automatischer Offset-Übertragung
– Hypertherm® Plasmastromquelle XPR170
– Branchenführende Schnittqualität X-Definition
– Erweiterte HyDefinition-Technologie
– Automatische Gaskonsole | OptiMix
– CNC-Interface für die Hypertherm® XPR170
Anbindung an die CNC-Steuerung
– Modul für automatische Stromansteuerung der Hypertherm® XPR170
– Elektrische und mechanische Brennerabtastung
– Ferneinschaltung Plasmastromquelle
– Doppelseitige Seilabsicherung (Kollisionsschutz)
der Portalbrücke über Not-AusEine

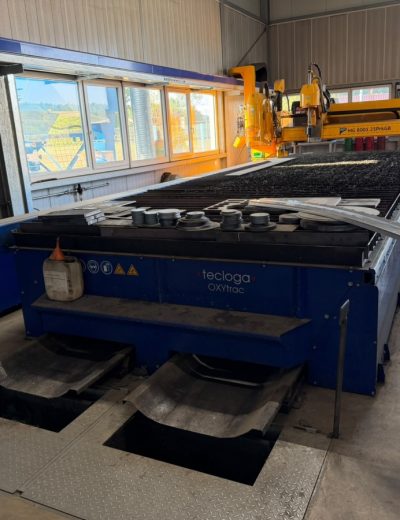

– Absaugtischsystem mit Schwingfördereinrichtung OXYtrac 2580 HD
Hauptbestandteile und Abmessungen:
1 Tisch bestehend aus jeweils:
4 Tischelementen BxLxH (mm) 2.600 x 2.080 x 950
Auflagefläche zusammen: BxLxH (mm) 2.600 x 8.320 x 950
Zusammenhängend nutzbare Arbeitsfläche pro Tisch:
Senkrechtschneiden: BxL (mm) 2.500 x 8.000
Schrägschneiden: BxL (mm) 2.000 x 8.000
Tischbreite außen: B (mm) 2.830
2 Schwingrinnen L (mm) ca. 8.900
Schneidverfahren und zugehörige Absaugleistung:
1x Plasma max. 170 Amp., Schrägschneiden
1x Autogen max. 100 mm Werkstückdicke regelmäßig
200 mm Werkstückdicke gelegentlich
| Tischfläche | 7.500 x 2.500 | mm |
| Positioniergeschwindigkeit | 40.000 | mm/min. |
| Positioniergenauigkeit | = 0,06 | mm/min. |
| Wiederholgenauigkeit | 0,05 | mm/min |
| Maschinengewicht ca. | 2.300 | kg |
4052184
Steuerung: CNC
Metallbearbeitungsmaschinen, Schweissmaschinen etc., CNC Plasma-Schneidanlage
