Drehdurchmesser über Bett: 400mm
Drehdurchmesser über dem durchgehenden Planschlitten: 220mm
Planscheibendurchmesser: 400mm
Spitzenweite: 1000mm
Bettbreite: 300mm

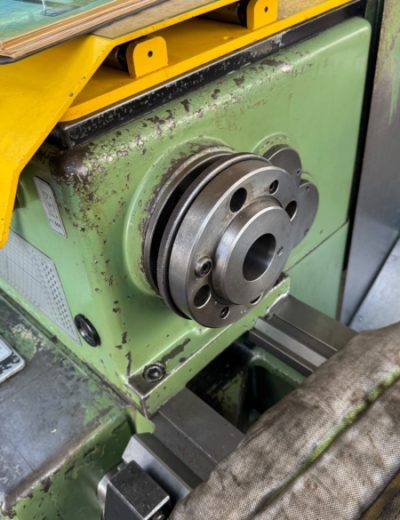

Spindelbohrung: 45mm
Spindeldurchmesser im vorderen Lager: 80mm
Morsekegel in der Zentrierspitzenhülse: MK4
Drehzahlen: 40-1800U/min
Vorschübe:
längs: 0,08-1,10 mm/U
plan: 0,03-0,4mm/U
Gewindesteigungen:
18 metrische Gewinde: 0,5-7
24 Gewinde mit Zollsteigung: Gg/1″ 56-4
13 Modulgewinde: 0,25-3.5
Leitspindelsteigung: 6mm
Reitstock: Pinolendurchmesser: 60mm
Größter Verstellweg der Pinole: 170mm
Morsekegel: MK4

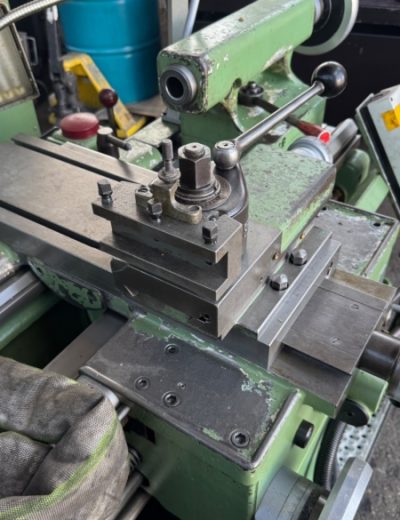

Support:
Größter Arbeitsweg des Planschlittens: 265mm
Größter Arbeitsweg des Oberschlittens: 150mm

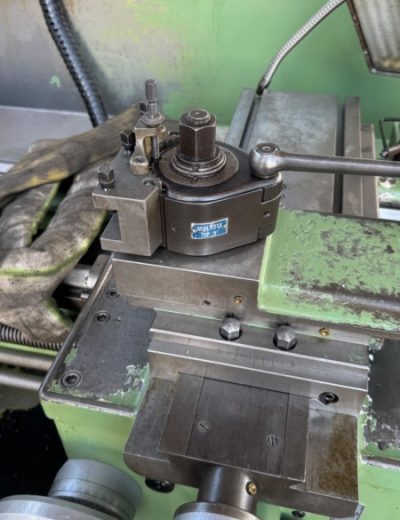

Drehstahlquerschnitt: 25x25mm Multifix B
Antriebsleistung: 5,5kW
Gewicht der Maschine: ca. 1400kg
| Spitzenweite | 1000 | mm |
| Spitzenhöhe | 200 | mm |
| Drehzahl | 40-1800 | U/min |
| Drehdurchmesser über Bett | 400 | mm |
3010774
Steuerung: konventionell

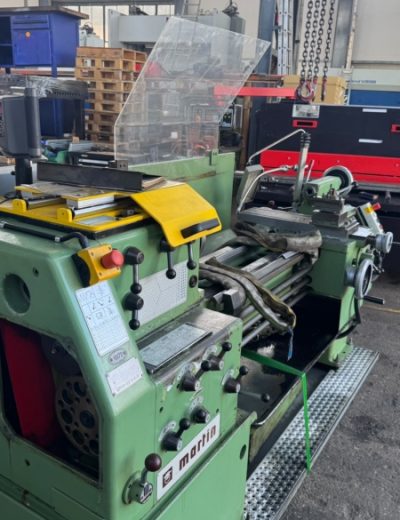

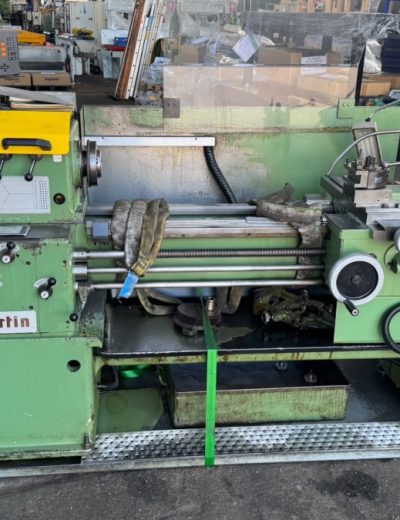

Metallbearbeitungsmaschinen, Drehmaschinen, Leit- und Zugspindeldrehmaschine
