7 TFT – LCD-Display mit Touch-Funktion: Manuelle Eingabe Spindeldrehzahl-Sollwert, Drehzahlanzeige-Istwert, Integrierte Bohrtiefenanzeige
mit Touch-Nullpunktübernahme, Virtuelle Bohrtiefen-Skala im Display, Maschinen-Zustandsanzeigen und Warnhinweise
im Display, Serviceinformationen, Wählbare Bedienersprache: DE/EN/FR/ES/IT/NL/RU.
Gewindeschneideinrichtung, für das Gewindeschneiden/ -formen
mit Anschlag, max. 6 Gewinde/min (Gewindeschneidleistung
spindeldrehzahlabhängig), Gewindetiefe einstellbar über Tiefenanschlag
und im TFT – LCD-Display (4 Werkzeuge).
– Drehzahleinstellung stufenlos, mittels Verstellhebel
– Spindelschutz mit elektrischer Absicherung
– Drei separate Taster für Rechtslauf – Linkslauf – Stopp
– Anschlussklemmen im Schaltschrank (keine Anschlussleitung)
– Pilzdrucktaster (verrastend) für NOT-HALT
– Hauptschalter, abschließbar
– Rechts- und Linkslauf durch Schützsteuerung
– Steuerspannung 24 Volt
– Schutzart IP 54
– Motor-Isolationsklasse F (155°)
– Lackierung: DD-Strukturlack Signalweiß RAL 9003, PANTONE 7545c, schwarz
| Fließbohrvermögen in Stahl St 12.03 | 12 | mm |
| Gewindeformleistung in Stahl St 12.03 | M12 | mm |
| Bohrvermögen in St 60 | 30 | mm |
| Gewindeschneiden in St 60 | M 16 | |
| Gewindeschneiden in GG 20 | M 20 | |
| Kurzspindel | MK 3 | |
| Spindeldrehzahl | 225 - 4300 | U/min. |
| Spindelhub | 140 | mm |
| Ausladung | 293 | mm |
| Säulendurchmesser | 115 | mm |
| Maschinentisch - nutzbare Auflage | 514 x 360 | mm |
| T-Nuten Anzahl - Breite - Abstand | 2 x 14 x 224 | mm |
| Abstand Spindel-Maschinentisch min./max. | 132 / 724 | mm |
| Vorschub | Hand | |
| Antrieb | stufenlos | |
| Gesamtleistungsbedarf | 1,0 / 1,6 | kW |
| Maschinengewicht ca. | 260 | kg |
2010781
Steuerung: Sonstige

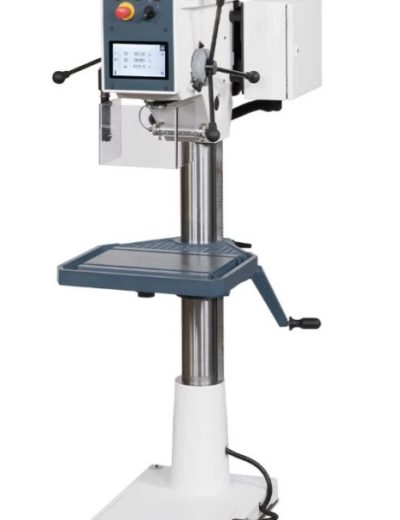

Metallbearbeitungsmaschinen, Bohrmaschinen, Säulenbohrmaschine
