Auastattung/Zubehör:
– Platzsparende Kompaktbauweise mit integrierter CNC-Steuerung
– Bettführungen und Planschlittenführungen sin dinduktiv gehärtet
und als Flachführungen ausgeführt
– Stufenlos regelbarer AC-Hauptspindelantrieb
– Konstante Schnittgeschwindigkeits-Programmierung
– Kaltlichtleuchte in der Maschine integriert
– Leistungs-Meßgerät für den Hauptspindel-Antrieb (Amperemeter)
– Bediengeräte für Automatik- und Handbetrieb sowie CNC-Programmiertei
sind bequem erreichbar und übersichtlich angeordnet.

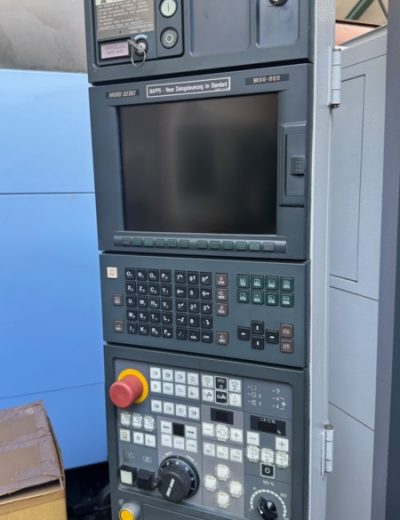

Der zentrale Bedienpult ist schwenkbar auf der rechten Seite der Maschine angebracht
– Hochdynamische Drehstrom-Servomotoren für die X- & Z-Achse
– Spielfreie, vorgespannte Präzisions-Kugelgewindetriebe für die X- & Z-Achse
– automatische Zentralschmierung mit elektrischer Überwachung für Bett- und
Plannschlitten sowie Kugelgewindetriebe
– Kühlmittelanlage komplett mit Tank, Pumpe, Leitungen und Spritzdüse

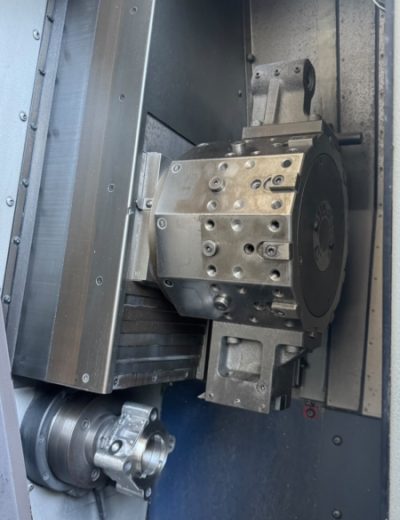

– Elektrischer 10-fach Scheibenrevolver „System MORI SEIKI“ mit automatischer
Richtungslogik. Direkte Kühlmittelzuführung durch die Revolverscheibe
– Hydraulikaggregat, fest in der Maschine montiert und Funktionen für
das Kraftspannfutter
– Vordere Schiebetüre mit großem Sichtfenster
– elektrischerAnschluss für den Späneförderer vorbereitet
– vollständige elektrische Ausrüstung entsprechend VDE 0113
– Datenschnittstelle V.24/RS-232-C

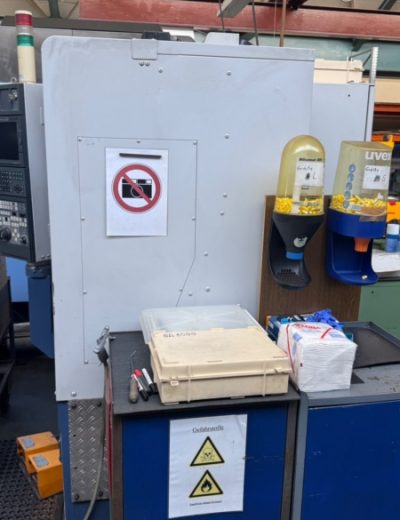

– Schaltschrank an der Maschine angebaut

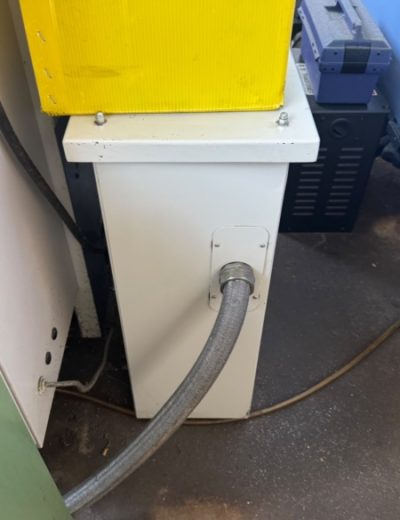

– freistehender Trafo 400V/200V
Betriebsstunden: 27.267 h
| Umlaufdurchmesser | 190 | mm |
| Drehlänge | 180 | mm |
| Drehdurchmesser | max. 100 | mm |
| z-Achse | 195 | mm |
| x-Achse | 125 | mm |
| Spindelbohrung | 43 | mm |
| Spindellagerdurchmesser | 80 | mm |
| Pinolendurchmesser | 40 | mm |
| Pinolenkegel | MK 3 | |
| Pinolenhub | 45 | mm |
| Anzahl der Revolverkopfplätze | 10 | |
| Drehzahlbereich | 60 - 6000 | U/min |
| Eilgang X-Achse | 15 | m/min |
| Eilgang Z-Achse | 20 | m/min |
1030309
Steuerung: CNC
