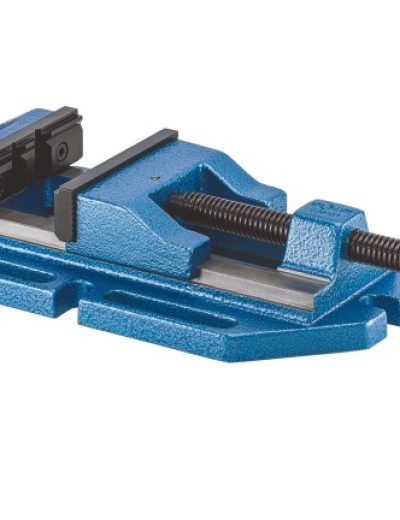

EINSATZBEREICH
– Zum sicheren Spannen von Werkstücken auf Bohr- und Messmaschinen.
AUSFÜHRUNG
– Spannsystem mechanisch, manuell betätigt.
– Standard Ausführung.
VORTEILE
– Optimales Preis-Leistungsverhältnis
– Ganzer Spannbereich durch Drehen überbrückbar
– Befestigungsmöglichkeiten seitlich und stirnseitig
– Lange Führung der beweglichen Backe auch im äußeren Spannbereich
– Spannbacken umkehrbar, eine Seite glatt und beidseitg geschliffen
– Feste Spannbacke mit einem Längsprisma und zwei Querprismen
– Beide Backen mit Auflagefläche zum Spannen flacher Werkstücke
TECHNISCHE MERKMALE
– Grundkörper aus Spezialguss
– Niedere stabile Ausführung mit Gewindespindel
| Backenbreite | 90 | mm |
| Spannweite | 90 | mm |
| Backenhöhe | 25 | mm |
| Länge | 356 | mm |
| Höhe | 60 | mm |
| Länge Körper | 195 | mm |
| Nutbreite | 14 | mm |
| Nutenabstand | 115 | mm |
| Maschinengewicht ca. | 5,5 | kg |
20101
Steuerung: konventionell
