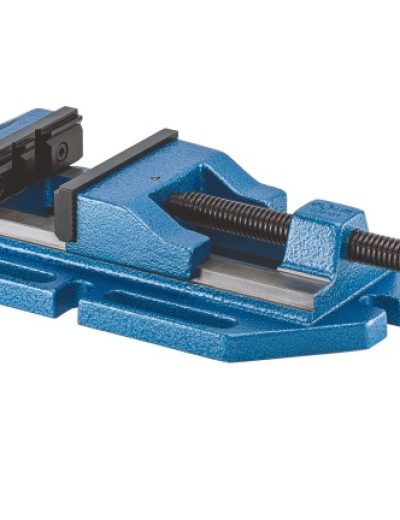

EINSATZBEREICH
– Zum sicheren Spannen von Werkstücken auf Bohr- und Messmaschinen.
AUSFÜHRUNG
– Spannsystem mechanisch, manuell betätigt.
– Standard Ausführung.
VORTEILE
– Optimales Preis-Leistungsverhältnis
– Ganzer Spannbereich durch Drehen überbrückbar
– Befestigungsmöglichkeiten seitlich und stirnseitig
– Lange Führung der beweglichen Backe auch im äußeren Spannbereich
– Spannbacken umkehrbar, eine Seite glatt und beidseitg geschliffen
– Feste Spannbacke mit einem Längsprisma und zwei Querprismen
– Beide Backen mit Auflagefläche zum Spannen flacher Werkstücke
TECHNISCHE MERKMALE
– Grundkörper aus Spezialguss
– Niedere stabile Ausführung mit Gewindespindel
| Backenbreite | 110 | mm |
| Spannweite | 130 | mm |
| Backenhöhe | 32 | mm |
| Länge | 470 | mm |
| Höhe | 72,5 | mm |
| Länge Körper | 315 | mm |
| Nutbreite | 17 | mm |
| Nutenabstand | 140 | mm |
| Maschinengewicht ca. | 9,5 | kg |
20102
Steuerung: konventionell
